Használat: Alkalmas CAT5E/CAT6/CAT7 LAN kábelek párcsavarására.
1. Háromszögű kialakítás, 1,5-szer nagyobb sebesség, mint a hagyományos duplacsavaró gépnél, 33%-os visszacsavarási sebességgel.
2. Szervo elektronikus hangmagasság, érintőképernyő beállítás, PLC vezérlő, pontosság /-2%-on belül.
3. Aktív felszívás, feszítés stabil ürestől teli orsóig.

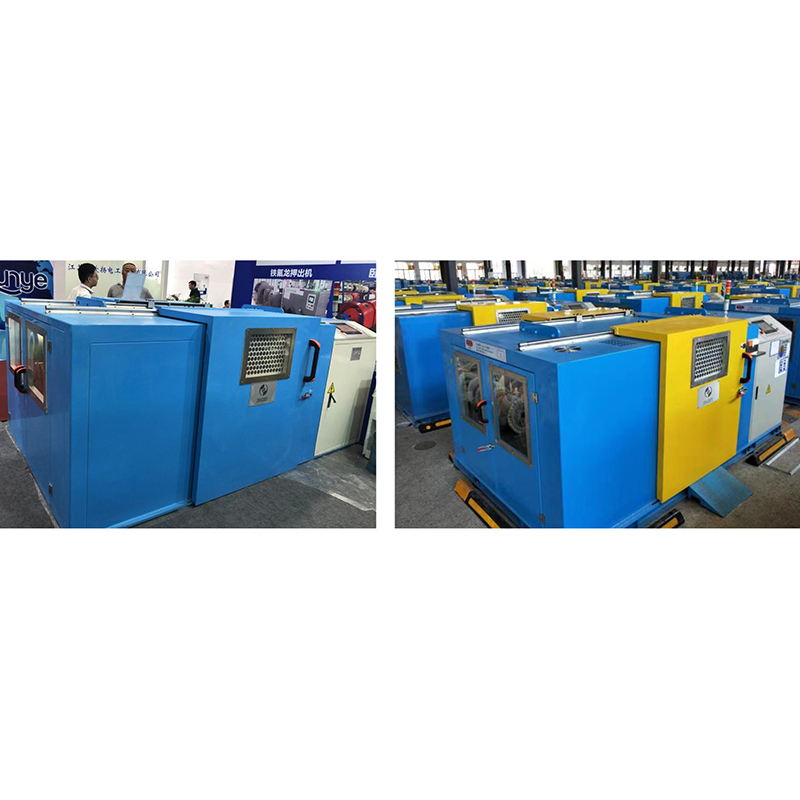

A Háromszálú gép egy precíziós magberendezés a hálózati kábelgyártásban, kifejezetten a CAT5E, CAT6, CAT7 és magasabb minőségű adatkábelekben használt szigetelt rézhuzalpárok precíz csavarására. Ennek a csavarási folyamatnak a minősége közvetlenül meghatározza a végső kábel jelátviteli sebességét, az áthallás-tűrést és az elektromos teljesítmény stabilitását. Ezen a területen professzionális gyártóként a Jiangsu Newtopp Precision Machinery Co., Ltd. több mint egy évtizedes kutatás-fejlesztési és gyártási tapasztalattal rendelkezik a nagy pontosságú kábelberendezések terén. Fejlett szervovezérlési technológiát integrálunk bevált folyamat-know-how-val, hogy ügyfeleink számára hatékony, stabil és felhasználóbarát, nagy teljesítményű csavarási megoldásokat biztosítsunk.
Nagy hatékonyságú háromszögű kialakítás: Egyedülálló szinkron háromszögű csavaró mechanizmust tartalmaz. A hagyományos kétosztású gépekhez képest jelentősen növeli az elméleti gyártási hatékonyságot, miközben megtartja a szükséges 33%-os visszacsavarási arányt, kielégítve a nagyüzemi gyártási igényeket a jó minőségű hálózati kábelek iránt.
Intelligens szervovezérlés: Teljesen szervohajtású elektronikus hangmagasság-szabályozó rendszerrel rendelkezik. A paraméterek beállítása és beállítása egy érintőképernyős HMI-n (Human Machine Interface) keresztül történik, és egy PLC precízen kezelhető, ±2%-on belüli csavarásszög-vezérlési pontosság elérése érdekében. Ezt a precizitást a Newtopp National High-Tech Enterprise minősítéssel rendelkező kutatás-fejlesztési központjában a mozgásvezérlő algoritmusokba történő folyamatos befektetés támogatja, biztosítva a folyamatos és megismételhető folyamatminőséget.
Stabil feszültségfelvétel: Aktív felvevő rendszerrel, valós idejű feszültségfigyeléssel és visszajelzéssel párosítva. Ez állandó feszültséget biztosít a tekercselési folyamat során az ürestől a teli orsóig, hatékonyan védve a huzalt a megnyúlástól vagy deformációtól. Ez alapvető fontosságú az alacsony késleltetésű, nagy teljesítményű kábelek előállításához.
A Triple Stranding Machine is primarily used in manufacturing network data cables that require high transmission performance:
Szabványos hálózati kábelek: csavaró érpárok CAT5E, CAT6, CAT6A, CAT7/7A stb.
Nagy teljesítményű árnyékolt kábelek: adatközpontokban és szerverfarmokban használt, magas árnyékolási hatékonyságú kábelekhez.
Ipari kommunikációs kábelek: zord környezetnek és interferenciának ellenálló kommunikációs kábelek gyártása.
Kábelberendezés-gyártóként a teljes folyamatot lefedő termékportfólióval, az extrudálástól és sodrástól a kábelezésig és burkolatig, a Newtopp mélyen ismeri a sodrási folyamat kritikus szerepét a teljes gyártósoron belül. Nemcsak önálló gépeket szállítunk, hanem professzionális tanácsokat is kínálunk a folyamatok integrációjával és optimalizálásával kapcsolatban az upstream és a downstream folyamatok holisztikus nézetén alapulva, biztosítva a szinergikus hatékonyságot a teljes gyártósor számára.
| Tétel | Hagyományos ikerintézményi gép | Newtopp Triple Stranding gép |
|---|---|---|
| Tervezési építészet | Tipikusan Double Pitch | Triple Pitch Design |
| Termelési hatékonyság | Alapvonal | Jelentős elméleti növekedés (~1,5-szeres azonos visszacsavarási feltételek mellett) |
| Ellenőrzési módszer | Mechanikus beállítás vagy alapvető elektromos vezérlés | Teljesen szervo elektronikus vezérlés, érintőképernyős paraméterek beállítása |
| Control Precision | Viszonylag alacsonyabb, tapasztalatfüggő | Nagy pontosság (±2%-on belül), digitális vezérlés |
| Feszültségkezelés | Egyszerű mechanikus vezérlés vagy passzív felvétel | Aktív felszívás, zárt hurkú állandó feszültségszabályozás |
| Átállási kényelem | Időigényes, alkatrészcserét igényel | Gyors, recept előhívás érintőképernyőn keresztül |
A berendezés hosszú távú stabil működése érdekében a Newtopp az alábbi irányelvek betartását javasolja, és szabványos szerviztámogatást nyújt az ISO9001 minőségirányítási rendszerünk alapján:
Napi ellenőrzések: Tisztítsa meg a vezetőkerekeket és az érzékelőket; ellenőrizze a levegő és az elektromos csatlakozásokat.
Rendszeres karbantartás: Kenje meg a mozgó alkatrészeket a kézi ütemterv szerint; ellenőrizze és kalibrálja a feszültségérzékelőket; tiszta belső porfelhalmozódás.
Professzionális karbantartás: Javasoljuk, hogy szakképzett technikusok végezzenek rendszeres rendszeres ellenőrzést és a pontosság ellenőrzését. A Newtopp hazai és globális vevőszolgálati hálózattal rendelkezik, amely képes eredeti gyári karbantartásra, alkatrészcserére és távoli műszaki támogatásra.
Kezelői képzés: A kezelőknek szisztematikus képzést kell kapniuk a berendezés szerkezetéről, a biztonsági protokollokról, a HMI működéséről és az alapvető hibaelhárításról. A Newtopp átfogó üzembe helyezési képzést és részletes üzemeltetési kézikönyvet biztosít ügyfeleinek.
1. kérdés: Mi az elsődleges célja a háromszögű tervezésnek?
A1: Fő célja a gép működési sebességének és gyártási hatékonyságának jelentős növelése, miközben garantálja a csavarási minőséget (különösen a visszacsavarási arányra vonatkozó speciális követelmények teljesítésében). Ezt a mechanikai szerkezet és a terheléseloszlás optimalizálásával érik el, ezáltal csökkentve az energiafogyasztást és a teljesítményegységre eső időköltséget.
2. kérdés: Melyek a szervo elektronikus hangmagasság-szabályozás gyakorlati előnyei a mechanikus beállításhoz képest?
A2: A advantages are threefold: First, high precision and consistency—digital control eliminates human error. Second, fast changeover—simply switching recipes on the touchscreen completes the task without replacing mechanical parts like gears. Third, facilitated process management—all parameters can be stored and traced, contributing to stable and optimized product quality.
3. kérdés: Miért olyan kritikus az állandó feszültségszabályozás a hálózati kábel teljesítménye szempontjából?
A3: A csavarási folyamat során fellépő feszültségingadozások egyenetlen csavarodási emelkedést, enyhe megnyúlást vagy a huzal deformálódását okozhatják. Ez viszont megnöveli a kábel „késleltetési torzulását”, és impedancia-szabálytalanságokat okoz. Ezek kritikus hibák a nagy teljesítményű hálózati kábeleknél, mint például a CAT6A és CAT7, amelyek nagyfrekvenciás jeleket továbbítanak. Az állandó feszültségszabályozás alapvető fontosságú annak biztosításához, hogy elektromos teljesítményük megfeleljen a szabványoknak.
