A kábelgyártó ipar egyre növekvő igényekkel néz szembe a nagyobb teljesítmény, nagyobb megbízhatóság és összetettebb tervezés iránt, különösen az adatátviteli, autóipari, robotikai és új energiaágazati alkalmazások terén. A speciális kábelek – például a nagyfrekvenciás jelvezetékek, robotkábelek vagy autóipari kábelkötegek – gyártásának középpontjában egy kritikus és precíziótól függő folyamat áll: a szigetelőszalagozás vagy burkolás. Ez az eljárás egységes, hézagmentes szigetelőrétegeket épít a vezetők köré, ami alapvető fontosságú az elektromos integritás, a jelhűség és a hosszú távú tartósság szempontjából.

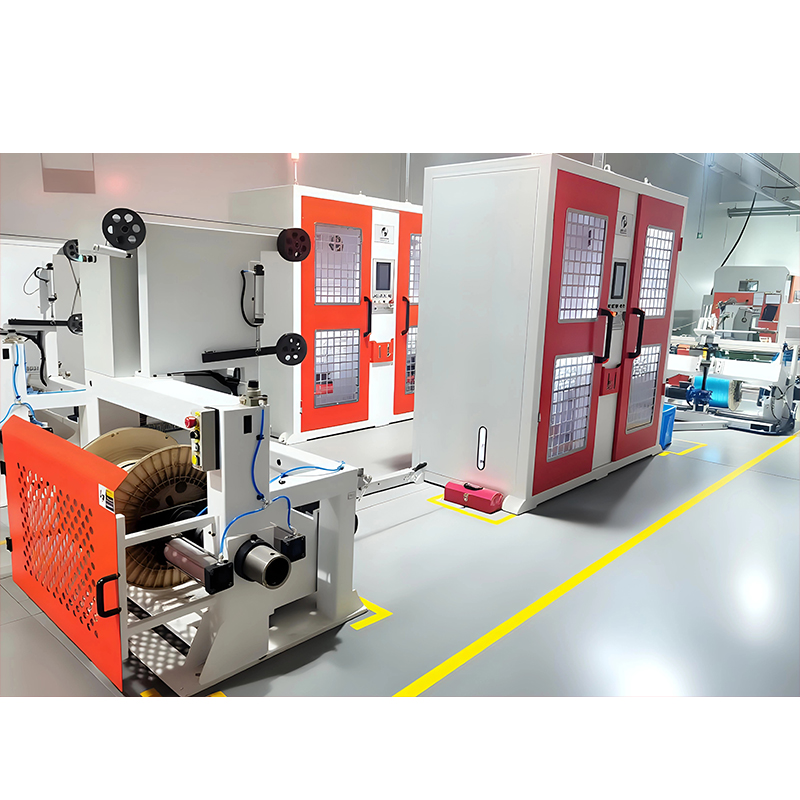

A modern kábelekkel szemben támasztott szigorú követelményeknek való megfelelés, különösen az összetett vezetékek többrétegű kialakítása esetén, a hagyományos mechanikus szalagrendszereket alkalmatlanná tette. Az iparág elmozdulása a nagy pontosságú, digitálisan vezérelt rendszerek felé irányul, amelyek garantálják a konzisztenciát, a sebességet és az alkalmazkodóképességet. Ez az a pontos technológiai hiányosság, amelyet az olyan megoldások orvosolnak, mint a Numerikus vezérlésű függőleges kétrétegű/többrétegű szervoszalagos gép a Jiangsu Newtopp Precision Machinery cégtől. Ez a rendszer a szalagozási technológia következő generációját testesíti meg, kihasználva a többtengelyes szervo algoritmusokat és az összehangolt függőleges kétállomásos vezérlést, hogy átalakítsa a szigetelőrétegek alkalmazási módját, közvetlenül válaszolva az intelligensebb, nagyobb teljesítményű kábelgyártó berendezések iránti igényre.
A szigetelőszalag alapfogalmai
A technológiai ugrás értékeléséhez elengedhetetlen, hogy megértsük a szigetelőszalagozási folyamat alapvető céljait és kihívásait.
-
Az elsődleges cél: A fő funkció a szigetelőszalag – például PTFE, poliészter vagy kompozit filmek – csavarmenetes körbetekerése egy vezetőképes mag köré (amely lehet egyetlen vezeték, sodrott vagy párhuzamos vezetők), pontos átfedéssel. Ez folyamatos, egyenletes dielektromos gátat hoz létre.
-
A központi kihívás – Feszességszabályozás: A szalag egyenletes feszessége a legfontosabb. Az ingadozó feszültség egyenetlen burkolási sűrűséget, hézagokat, ráncokat vagy megnyúlt szalagot okoz, ami szigetelési hibákhoz vezet, amelyek rontják az elektromos teljesítményt. A kutatás rávilágít arra, hogy a hatékony feszültségszabályozás a végtermék minőségének elsődleges meghatározója, a modern stratégiák pedig a zárt hurkú, érzékelő nélküli vagy közvetett szabályozási módszerekre összpontosítanak a nagyobb pontosság és az egyszerűbb rendszerek érdekében.
-
A precíziós megbízás – Útstabilitás: Annak a pontnak, ahol a szalag érintkezik a vezetővel – a formálási ponttal – térbelileg stabilnak kell maradnia. Bármilyen eltolódás a gép gyorsítása, állandó sebessége vagy lassulása során következetlen átfedést vagy emelkedést eredményez, ami veszélyezteti a szigetelés integritását és egyenletességét.
Ipari mérőszámok
A koncepcióktól a mérhető teljesítmény felé haladva az iparág számos kulcsfontosságú mérőszám alapján értékeli a ragasztóberendezéseket. Az alábbi táblázat szembeállítja a hagyományos rendszerek képességeit a fejlett szervo-meghajtású megoldásokkal, mint például a numerikus vezérlésű függőleges kétrétegű/többrétegű szervoszalagozó gép.
| Teljesítménymutató | Hagyományos / mechanikus szalagozó berendezések | Fejlett szervovezérelt szalagrendszer (pl. Newtopp megoldása) | Kábelminőségre és termelésre gyakorolt hatás |
| Tension Control | Gyakran mechanikus vagy nyílt hurkú; a feszültség a tekercs átmérőjétől és sebességétől függően változik. | Zárt hurkú, fokozatmentes feszültségmező szabályozás valós idejű számítással és kompenzációval. | Megszünteti a kézi beavatkozást, egyenletes rétegsűrűséget biztosít, és megelőzi a feszültségcsúcsok vagy megereszkedések okozta hibákat. |
| Sebesség és áteresztőképesség | Mechanikus kapcsolatok korlátozzák; lassabb ciklusidők. | Az integrált, nagy tehetetlenségi nyomatékú orsóhajtás exponenciálisan nagyobb anyagátbocsátást tesz lehetővé egységnyi idő alatt. | Drámaian növeli a termelési kapacitást és a hatékonyságot a nagy mennyiségű vagy vastag szigetelési követelményekhez. |
| Burkolási útvonal pontossága | Hajlamos az elsodródásra a mechanikai játék és a tehetetlenség miatt. | A programozható mozgásvezérlő biztosítja a nulla eltolódást a rögzítési pontban az összes mozgási fázisban. | Garantálja a tökéletes átfedési arányt és a geometriai konzisztenciát, ami kritikus a nagyfrekvenciás és miniatürizált kábeleknél. |
| Folyamat rugalmassága | Szerszámcserék szükségesek a különböző vezetőkhöz vagy tekercselési mintákhoz; korlátozott alkalmazkodóképesség. | Intelligens elrendezési topológia, amely lehetővé teszi a szélességi/emelkedési paraméterek szabad 3D-s definícióját digitális előbeállításon keresztül. | Lehetővé teszi a gyors váltást, és a hagyományos és speciális vezetékkonfigurációk széles skáláját teszi lehetővé hardvercsere nélkül. |
| Automatizálás és intelligencia | A kézi beállítás és felügyelet gyakori. | Digitálisan előre beállított paraméterek, többtengelyes szervokoordináció és valós idejű kompenzációs mechanizmusok. | Csökkenti a kezelői képességek függőségét, minimalizálja az emberi hibákat, és megnyitja az utat az intelligens gyári beállításokba való integráció előtt |
Stabilitás koordináción keresztül
Az egyszerűsített diagram segít egy kulcsfontosságú technológiai megkülönböztető megjelenítésében. A hagyományos rendszerek gyakran lazán összekapcsoltként kezelik a vezető betáplálását és a szalagfej mozgását, ami az út instabilitásához vezet. Ezzel szemben egy valódi szervoszalagos rendszer koordinált többtengelyes rendszerként kezeli őket. A mozgásvezérlő valós időben szinkronizálja a vezető forgását (C-tengely), a szalagfej vízszintes áthaladását (X-tengely) és a függőleges pozicionálást a kétrétegű rendszerekben (Y-tengely). Ez az elektronikus hajtómű a dinamikus feszültségszabályozással kombinálva rögzíti a szalagképződési pontot a térben, így a fordulatszám-változásoktól függetlenül kifogástalan csomagolási konzisztenciát biztosít.
A pálya alakítása a jövő szalagos megoldásaival
A kábelberendezések szektora nem statikus. Számos erőteljes trend ösztönzi az innovációt és határozza meg a következő generációs gépekkel szemben támasztott követelményeket:
-
Az extrém precíziós és miniatürizálási törekvés: Ahogy a fogyasztói elektronikához, orvosi eszközökhöz és robotikához használt kábelek egyre kisebbek és összetettebbek lesznek, a mikroprecíziós ragasztás iránti igény ugrásszerűen megnő. Ez túlmutat a mechanikai pontosságon, és a szalag elhelyezésének és feszességének milliméteres alatti szabályozását igényli, amely tartományban a fejlett szervorendszerek jeleskednek.
-
Integráció és intelligens gyártás: A berendezések többé nem egy elszigetelt sziget. A tendencia a teljesen integrált, adatban gazdag gyártósorok felé mutat. A modern szalagos gépeknek szabványos kommunikációs protokollokat (például EtherCAT vagy Modbus) kell kínálniuk, támogatniuk kell a távfelügyeletet, és adatokat kell szolgáltatniuk a folyamatelemzéshez és a prediktív karbantartáshoz.
-
Anyagok sokoldalúsága és fenntarthatósága: A gyártók új, gyakran kihívást jelentő szigetelőanyagokat kutatnak, hogy megfeleljenek a magasabb hőmérsékleti besorolásoknak, környezetvédelmi előírásoknak vagy költségcéloknak. A berendezéseknek a szalaganyagok szélesebb skáláját kell kezelniük – a klasszikus polimerektől a fejlett kompozitokig – anélkül, hogy az alkalmazás minőségét veszélyeztetnék. Ezenkívül az energiahatékony tervezés a versenyképesség szükségletévé válik.
-
Az operatív agilitás iránti igény: A rövid termékéletciklusok és a nagy keverékű, kis mennyiségű gyártási sorozatok olyan berendezéseket igényelnek, amelyek gyorsan cserélhetők. A CNC szervoszalagos gépek programozhatósága és digitális előre beállított képességei közvetlenül megfelelnek ennek az igénynek, csökkentve az állásidőt és bővítve a gyár rugalmas gyártási képességeit.
Ezek a trendek együttesen egy olyan jövő felé mutatnak, ahol a szigetelőszalag egy teljesen digitális, rendkívül adaptív és zökkenőmentesen integrált folyamat. A Numerical Control Vertical Double Layers/Multilays Servo Taping Machine technológiai alapjai – digitális magja, szervoprecíziója és intelligens vezérlése – pontosan illeszkednek ehhez a jövőhöz, így nemcsak a mai eszköz, hanem a holnap kábelgyártási kihívásainak platformja is.
Gyakran Ismételt Kérdések (GYIK)
K: Milyen típusú vezetékeket képes kezelni a függőleges szervoszalagos gép?
V: Gépünket kivételes topológiai alkalmazkodóképességre tervezték. Hatékonyan képes feldolgozni az egyszerű szilárd vezetőktől az összetett sodort vagy párhuzamos vezetőkig számos tartományt hatékonyan, és kielégíti a folyamatos központi burkolási követelményeket különböző konfigurációkban.
K: Hogyan tartja fenn a rendszere az állandó feszültséget, amikor a szalagtekercs átmérője csökken?
V: Kifinomult, zárt hurkú feszültségérzékelő modult és valós idejű számítási kompenzációs mechanizmust alkalmazunk. Ez a rendszer dinamikusan alkalmazkodik a szalagtekercs változó tehetetlenségéhez és átmérőjéhez, állandó feszültségmezőt tart fenn a teljes futás során, anélkül, hogy a kezelő kézi beavatkozása kellene, ami az egyszerűbb rendszerekben általános korlát.
K: Képes ez a gép előállítani a nagyfrekvenciás kábelekhez szükséges pontos, következetes átfedéseket?
V: Abszolút. A programozható mozgásvezérlő digitálisan előre beállítja a pontos szalagátfedési arányt. Ennél is fontosabb, hogy többtengelyes koordinációja nulla eltolódást biztosít a rögzítési pont térbeli koordinátáiban gyorsítás, állandó sebesség és lassítás során. Ez a térbeli stabilitás kritikus fontosságú a tökéletes, hézagmentes szigetelés eléréséhez, amely szükséges az optimális elektromágneses kompatibilitáshoz (EMC) a nagyfrekvenciás jelvezetékekben.
K: Egyedülálló kábelterveink vannak, speciális szélességi és osztási követelményekkel. Lehetséges a testreszabás?
V: Igen. Gépünk fő jellemzője az intelligens elrendezési topológia. Az axiális típusú felfogórendszer támogatja a szélességi és menetemelkedési paraméterek három dimenzióban történő ingyenes meghatározását, lehetővé téve mérnökeinknek, hogy precíz elrendezési mátrixot hozzanak létre, amely megfelel az Ön összetett huzalmérési és tervezési specifikációinak.
