1250 Double Bow Stranding gép Manufacturer

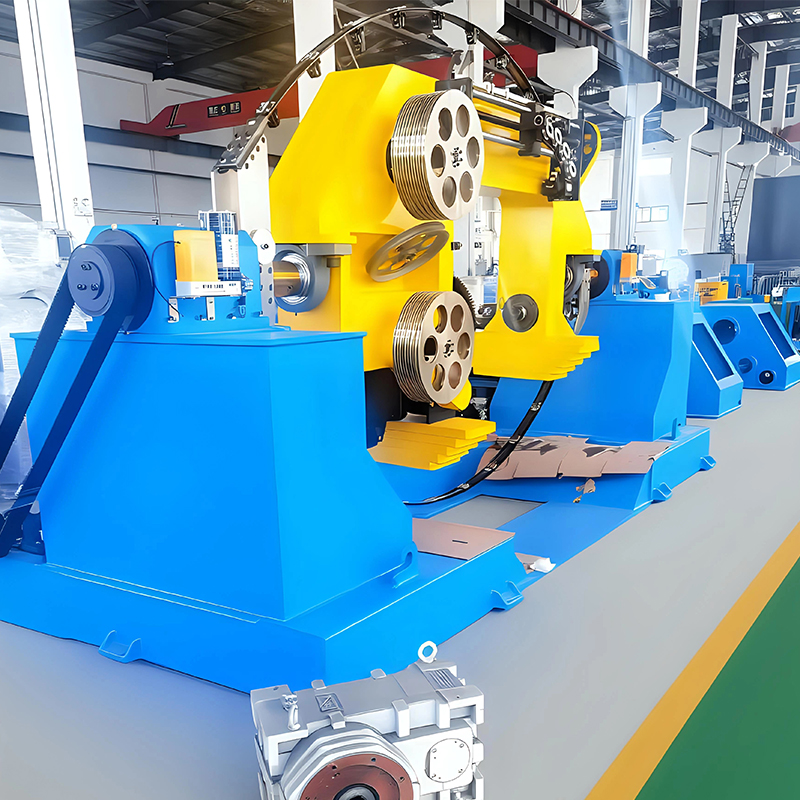

1250 Double Bow Stranding gép

Az 1250 Double Bow Stranding Machine egy ipari eszköz, amelynek fő funkciója több egyszálú vezeték hatékony és szoros spirális feltekerése (csavarása) egy meghatározott minta szerint, szerkezetileg stabil kábelegységet alkotva, fokozott elektromos teljesítménnyel.

■ Dupla íj kialakítás: A gép lényege az egyedülálló "Double Bow" mechanizmusban rejlik. Ez a két íj alakú visszahúzó és visszahúzó mechanizmus együtt működik, hogy biztosítsa a kiegyensúlyozott feszültséget és a több szál zökkenőmentes mozgását nagy sebességű csavarás során, csökkentve a feszültség okozta károkat és javítva a sodrás egyenletességét.
■ Hatékony vezetéksodratolási képesség: Nagy számú különálló vezeték egyidejű feldolgozására tervezték, és nagy mennyiségű vezetőt, optikai szálat vagy más lineáris anyagot tud hatékonyan kötegelni és sodorni (a specifikáció felső határáig).
■ Precíz sodrásszabályozás: A precíz mechanikus átvitel és vezérlés (például bölcsőszerű fel- és kifizetés) révén a csavarodási emelkedés (csavarás szorossága) és a csavarodási irány rendkívül egyenletes és szabályozható, ami kulcsfontosságú a végső kábel elektromos tulajdonságainak, rugalmasságának és szerkezeti stabilitásának biztosításához. Tension Balance Management: A kettős íjszerkezet a feszültségbeállító rendszerrel kombinálva hatékonyan kezeli több szál dinamikus feszültségét a nagysebességű csavarás során, megakadályozva az egyes szálak túlzott feszességét vagy kilazulását, csökkenti a törés kockázatát, és biztosítja a sodrott szál kerekségét és egyenességét.
■ Alkalmazhatóság és rugalmas gyártás: A kialakítás különféle huzalátmérőket, anyagokat (például réz, alumínium, ötvözetek és optikai szál) és csavarási konfigurációkat alkalmaz, biztosítva a gyártási rugalmasságot.
■ Stabil gyártási garancia: A robusztus mechanikai szerkezet és a racionális elrendezés biztosítja a nagy sebességű, folyamatos és stabil gyártási műveleteket, kielégítve a nagyméretű kábelgyártás követelményeit.
■ Kábelteljesítmény javítása: A végső cél olyan sodrott huzalmagok előállítása, amelyek kiváló elektromos vezetőképességgel, jelátviteli minőséggel, zavarásgátló képességekkel, mechanikai szilárdsággal és rugalmas hajlítási tulajdonságokkal rendelkeznek. Ezek a sodrott vezetékek alapvető összetevői különféle típusú vezetékekhez és kábelekhez, például tápkábelekhez, kommunikációs kábelekhez és adatkábelekhez.

1250 Double Bow Stranding gép
  • 1250 Double Bow Stranding gép
  • 1250 Double Bow Stranding gép
  • 1250 Double Bow Stranding gép
PREV: Vízszintes/függőleges Típus Visszacsavarás+páros húzógép
KÖVETKEZŐ: Konzolos típusú egyszálú gép
MŰSZAKI PARAMÉTEREK
KAPCSOLATOT
KAPCSOLÓDÓ TERMÉKEK
RÓLUNK
NewTopp Precision Jiangsu NewTopp Precision Machinery Co., Ltd.
Since its establishment in 2004, has specialized in the research, development, design, and manufacturing of high-end cable equipment. After more than a decade of development and continuous effort, our company has grown to encompass three manufacturing plants, an IoT technology company, and the Kunshan Newtopp branch.
A Newtopp Precision egy nemzeti csúcstechnológiai vállalat, és megszerezte az ISO9001 minőségi tanúsítványt és az ISO14001 környezetirányítási rendszer tanúsítványt. Az 50 hektáron elterülő vállalat független K+F központtal, befejező központtal és festőfülkével büszkélkedhet, integrálva a kutatás-fejlesztést, a tervezést, a gyártást és az értékesítést. Elkötelezettek vagyunk amellett, hogy ügyfeleinknek kiváló minőségű termékeket és kiváló szolgáltatást nyújtsunk.
As a professional China 1250 Double Bow Stranding gép Manufacturer and 1250 Double Bow Stranding gép factory, Our company's sustainable development along the way is inseparable from the support and trust of our customers. The large enterprises have long-term cooperation with many customers from all walks of life.
TISZTELETI TANÚSÍTVÁNY
BIZONYÍTVÁNY
LEGÚJABB FRISSÍTÉSEK
MI HÍREK
IPAR TUDÁS

A 1250 dupla íj húzógép egy kritikus berendezés a kábelgyártó iparban, amelyet kifejezetten több egyedi vezeték (például réz/alumínium vezetők vagy száloptikai egységek) hatékony, egységes és nagy pontosságú spirális sodrására terveztek. Magja az egyedülálló mechanikai szerkezetben rejlik, amely biztosítja a kiegyensúlyozott feszültséget és a pontos fektetési hosszt minden egyes vezetéknél a nagy sebességű működés során, ezáltal stabil szerkezetű és kiváló elektromos teljesítményű kábelmagokat állít elő. A Jiangsu Newtopp Precision Machinery Co., Ltd. egyik zászlóshajója, az 1250 dupla íj húzógép a vállalat mélyreható műszaki szakértelmét és gyártási szakértelmét testesíti meg a csúcskategóriás kábelberendezések terén.


Alapvető tervezési elvek és műszaki jellemzők


1. Dupla íj fizetési rendszer
Innen ered a modell neve, és ez a fő előnye a hagyományos sodrógépekkel szemben. A két szimmetrikus íj alakú bölcső a precíz szinkronvezérlés révén a következő kulcsfontosságú teljesítményeket éri el:

Hagyományos Single Bow/Non-Bow Stranders 1250 dupla íj húzógép
A huzal feszessége egyenetlen lehet, ami befolyásolja a sodrás kerekségét. A kettős íj szinkron kompenzáció rendkívül egyenletes feszültséget biztosít az összes vezetéken, ami szoros, hézagmentes sodortságot eredményez.
A nagy sebességű működés során fellépő nagy tehetetlenség vibrációt és vezetékszakadást okozhat. A kiváló dinamikus egyensúly biztosítja a zökkenőmentes működést, jelentősen csökkenti a vibrációt és a huzalfeszültséget, alkalmas nagy sebességű folyamatos gyártásra.
Hosszú állásidő az orsócseréhez vagy a hibaelhárításhoz. Az ergonómikus kialakítás megkönnyíti az üzemeltetést és a karbantartást, csökkenti a nem tervezett állásidőt és javítja a termelés általános hatékonyságát.


2. Hatékony sodródás és precíz vezérlés

  • Nagy kapacitás: Legfeljebb 1250 egység sodrására tervezték (a huzalátmérőtől függően), kielégítve a nagy keresztmetszetű, többeres kábelek kábelmag-gyártási igényeit.

  • Precíz fektetési hossz: Fejlett mechanikus erőátviteli vagy szervovezérlő rendszereket használ, amelyek stabil, állítható és nagymértékben ismételhető fektetési hosszt kínálnak, teljes mértékben megfelelnek a különféle kábelszabványoknak (pl. UL, CE, VDE).

  • Nagy sebesség: Az optimalizált kettős íjkialakítás csökkenti a forgó tömeget, nagyobb mechanikai sebességet tesz lehetővé a minőség megőrzése mellett, ezáltal növeli a teljesítményt.

Nemzeti High-Tech Vállalatként a Newtopp K+F csapata több éves tapasztalatot épített be a ketreces és csőszerű sodortológépekkel a kettős íj kialakításába, ötvözve a nagy sebességű sodrók hatékonyságát a ketreces sodrók precíz feszültségszabályozásával.

Elsődleges alkalmazási területek

A 1250 Double Bow Stranding Machine is widely used in cable types requiring high-quality stranded conductors:

  • Adatkommunikációs kábelek: párcsavarás vagy magsodorítás Cat5e, Cat6, Cat7 stb.

  • Tápkábelek: Vezető sodrás alacsony és közepes feszültségű tápkábelekhez.

  • Speciális kábelek: precíziós sodrás robotkábelekhez, autóipari kábelkötegekhez, új energiakábelekhez (fotovoltaikus, töltőköteles) és ipari buszkábelekhez.

  • Egyéb vezetékanyagok: Telefonkábelek, audiokábelek és különféle fém anyagok sodrása.

Az adatkábelek, ipari kábelek és robotkábelek komplett gyártósor-berendezéseinek biztosításában szerzett tapasztalatait kihasználva a Newtopp biztosítja, hogy az 1250 Double Bow Stranding Machine tökéletes szinergiában működjön az upstream és a downstream berendezésekkel (például a Newtopp extrudereivel és szalagos gépeivel), így rendkívül hatékony gyártósorokat képez.

Berendezésválasztási és karbantartási útmutató


1. Kulcsparaméterek a kiválasztási hivatkozáshoz

Paraméter Leírás és szempontok
Alkalmazható vezeték átmérő tartomány Erősítse meg a sodrandó egyes vezetékek átmérőtartományát, biztosítva a gép kompatibilitását.
Max. Szóró egységek száma Válasszon termékei maximális magszámra vonatkozó követelménye alapján (pl. 1250 típus).
Lay Length Range Győződjön meg arról, hogy megfelel az összes termékspecifikáció fektetési hosszra vonatkozó követelményeinek.
Max. Orsó sebesség Közvetlenül befolyásolja a termelés hatékonyságát; egyensúly a gép stabilitásával.
Kifizető orsó mérete A további beruházások minimalizálása érdekében igazítsa össze a meglévő szerszám- és anyagspecifikációkat.
Feszültségszabályozási módszer Mechanikus súrlódású, mágneses részecskefék vagy szervomotor; pontosságban és költségben változó.


2. Kulcspontok a rutin karbantartáshoz

  • Rendszeres kenés: A mozgó alkatrészeket, például a sebességváltókat és a csapágyakat szigorúan a kézikönyvnek megfelelően kenje meg.

  • Tisztítás: A pontosság elvesztésének elkerülése érdekében azonnal távolítsa el a fémforgácsokat és a port a gép belsejéből.

  • A feszítőrendszer ellenőrzése: Rendszeresen kalibrálja és ellenőrizze a feszültségszabályozó mechanizmusokat, hogy biztosítsa az érzékeny és pontos teljesítményt.

  • Mechanikai rögzítés ellenőrzése: Minden csatlakozási ponton ellenőrizze, hogy nincsenek-e laza csavarok, különösen a nagy sebességgel forgó alkatrészeken.

  • Elektromos rendszer ellenőrzése: Ellenőrizze az érzékelők, fékek, PLC és egyéb elektromos alkatrészek működési állapotát.

A Jiangsu Newtopp Precision Machinery Co., Ltd. nemcsak kiváló minőségű 1250 Double Bow Stranding gépeket kínál, hanem átfogó kezelői képzést, részletes karbantartási kézikönyveket és hosszú távú pótalkatrész-támogatást is kínál, hogy biztosítsa a berendezés optimális teljesítményét életciklusa során.

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Melyek a fő különbségek a Double Bow Strader, a Tubular Strader és a Cage Strader között?
A1: A core differences lie in the pay-off system and tension control. Tubular stranders have stationary bobbins, suitable for low-speed, coarse stranding. Cage stranders have bobbins rotating with the cage, offering good tension control for precise multi-layer stranding but with speed limitations. The 1250 Double Bow Stranding Machine's dual-cradle structure is an efficient compromise. It offers better tension control and higher speed than tubular stranders, and a simpler, more maintainable structure compared to high-speed cage stranders, making it particularly suitable for high-speed, precise stranding of medium-diameter wires in high counts.

2. kérdés: Hogyan lehet megakadályozni a túlzott belső torziós feszültséget vagy visszaugrást a sodrott vezetőben?
A2: Pontosan ez az 1250 Double Bow Stranding Machine esszenciája. A kettős íjak szimmetrikus kialakítása és a precíz szinkronizációs rendszer közel azonos feszültséget biztosít az összes vezeték számára a konvergenciaponton. A Newtopp kialakítása optimalizálja a vezetőkerék pályáját és a felvételi szöget, minimalizálva a szükségtelen hajlítási feszültséget, alapvetően megakadályozva a belső feszültség felhalmozódását és a termék egyenetlen feszültség vagy túlzott deformáció miatti visszarugaszkodását.

Q3: Hogyan biztosítja a berendezése a kompatibilitást a meglévő gyártósorokkal?
A3: A K+F-et, a tervezést és a gyártást lefedő teljes láncú beszállítóként a Jiangsu Newtopp Precision Machinery Co., Ltd. mélyen megérti a gyártósorok szinergiájának fontosságát. Rugalmas interfész testreszabást (elektromos jelek, mechanikai méretek, sebességillesztés stb.) kínálunk, biztosítva, hogy az 1250 Double Bow Stranding Machine zökkenőmentesen integrálható legyen az ügyfelek meglévő gyártósoraiba vagy más Newtopp berendezésekből (például extruderek, szalagozó gépek) álló új sorokba, lehetővé téve az intelligens és folyamatos gyártást.

4. kérdés: Mennyi a kulcsfontosságú alkatrészek élettartama, és könnyen cserélhetők?
A4: A Newtopp ragaszkodik a kiváló minőségű csapágyak, fogaskerekek és elektromos alkatrészek használatához. A kulcsfontosságú mechanikai alkatrészek megerősítettek és precíziós megmunkálásúak a hosszú élettartam érdekében. Eközben a berendezés moduláris felépítésű, a kopó alkatrészek és a karbantartási pontok könnyen hozzáférhetők az egyszerű csere érdekében. A cég bázisai, mint például a kunshani, biztosítják az eredeti alkatrészek gyors szállítását és a műszaki támogatást.
