A Cable Extrusion Line egy speciális gyártórendszer, amelyet széles körben használnak elektromos vezetékek és kábelek gyártására. Ez a vonal több folyamatot integrál, beleértve az extrudálást, hűtést és méretezést, hogy egyenletes minőségű és pontos méretű szigetelt kábeleket állítson elő. A Cable Extrusion Line termékeit különféle kábeltípusok kezelésére tervezték, beleértve a tápkábeleket, a kommunikációs kábeleket és a vezérlővezetékeket, így alkalmasak különféle ipari alkalmazásokra. Ennek a kategóriának a fő jellemzői közé tartozik a magas gyártási hatékonyság, az egyenletes szigetelésvastagság és a kompatibilitás különböző alapanyagokkal, például PVC-vel, PE-vel és XLPE-vel. Az extrudálási folyamat egyszerűsítésével és a kábelméretek pontos szabályozásával a Cable Extrusion Line támogatja a folyamatos gyártást, csökkenti az anyagpazarlást és fenntartja a kész kábelek elektromos teljesítményét.

ÜZENET KÜLDÉSE

Hagyja üzenetét*

RÓLUNK
Jiangsu NewTopp Precision Machinery Co., Ltd.
2004-es alapítása óta Jiangsu NewTopp Precision Machinery Co., Ltd. a csúcskategóriás kábelberendezések kutatására, fejlesztésére, tervezésére és gyártására specializálódott. Több mint egy évtizedes fejlődés és folyamatos erőfeszítés után cégünk három gyártóüzemre, egy IoT technológiai vállalatra és a Kunshan Newtopp fióktelepre bővült.
Newtopp Precision egy nemzeti high-tech vállalat, amely megszerezte az ISO9001 minőségtanúsítványt és az ISO14001 környezetirányítási rendszer tanúsítványt. 50 hektáron terül el, független K+F központtal, megmunkáló központtal és festőfülkével rendelkezik, integrálva a K+F-et, tervezést, gyártást és értékesítést. Elkötelezettek vagyunk amellett, hogy ügyfeleinknek kiváló minőségű termékeket és kiváló szolgáltatást nyújtsunk.
Szakmai kábelextrudáló sor beszállító és huzal- és kábelextruder gyártó cég, Cégünk fenntartható fejlődése az évek során elválaszthatatlan ügyfeleink támogatásától és bizalmától. A nagyvállalatok hosszú távú együttműködést folytatnak számos, az élet minden területéről érkező ügyféllel.

DÍSZOKLEVÉL
TANÚSÍTVÁNY
KAPCSOLÓDÓ TERMÉKEK
LEGFRISSEBB HÍREK
MI ÚJSÁG
IPAR TUDÁS

A Kábelextrudáló vonal egy maggyártó rendszer a vezeték- és kábelgyártó iparban, amelyet arra terveztek, hogy szigetelőrétegeket, belső burkolatokat vagy külső köpenyeket egyenletesen vigyenek fel vezetőkre vagy sodrott magokra. Ezen a kategórián belül az összes Kábelextrudáló vonal termék közös céljai vannak: precíz anyagextrudálás, stabil méretszabályozás, folyamatos gyártás, valamint a kábelszerkezetek és polimer anyagok széles skálájával való kompatibilitás.

A modern kábelgyárakban a Cable Extrusion Line meghatározó szerepet játszik a kábelteljesítmény, a biztonsági megfelelés és a termelés hatékonyságának meghatározásában. Akár tápkábelekhez, adatátviteli kábelekhez, autókábelekhez vagy új energiakábelekhez használják, a Cable Extrusion Line egy összehangolt rendszerbe integrálja az extrudálást, a hűtést, az átmérőszabályozást, a vontatást és a felvételt. Ezen az oldalon a Cable Extrusion Line egységes kategóriaként jelenik meg, amely a szigetelés-extrudálás, a köpenyextrudálás és a speciális anyagextrudálási eljárások megoldásait képviseli.

A Jiangsu Newtopp Precision Machinery Co., Ltd. 2004 óta vesz részt a Cable Extrusion Line rendszerek hosszú távú fejlesztésében és gyártásában. A kábelberendezések terén szerzett széleskörű mérnöki tapasztalata alapján a Newtopp integrálja az extrudálási technológiát az upstream sodrási és szalagozási folyamatokkal, hogy megfeleljen a különböző kábeltípusok műszaki követelményeinek.

A kábelextrudáló vonal közös funkciói és alapvető teljesítménye

A Cable Extrusion Line kategóriába tartozó összes berendezést több közös funkcionális és műszaki jellemző köré tervezték:

  • Hőre lágyuló vagy fluorpolimer anyagok folyamatos és stabil extrudálása

  • A szigetelés vagy a burkolat vastagságának pontos szabályozása

  • Kompatibilitás egy- és többeres kábelszerkezetekkel

  • Magas koncentrikusság és sima felületkezelés

  • Alkalmazhatóság a különböző vezetőanyagokhoz és átmérőkhöz

A rendszer szempontjából a kábelextrudáló vonal biztosítja a konzisztenciát tételenként, segítve a gyártókat az elektromos, mechanikai és környezetvédelmi teljesítmény nemzetközi szabványainak teljesítésében.

A kábelextrudáló vonal működési elve

A kábelextrudáló vonal működési elve a hőre lágyuló anyagok olvasztására, nyomás alá helyezésére és alakítására épül:

  1. Anyag takarmányozás
    A műanyag granulátumokat vagy porokat (például PVC, PE, XLPE, FEP, PTFE) egy garaton keresztül táplálják be az extruderbe.

  2. Olvadás és lágyítás
    Az extruder hengerében a forgó csiga szabályozott hőmérsékletű zónák segítségével továbbítja, összenyomja és megolvasztja az anyagot.

  3. Extrúziós formázás
    Az olvadt anyagot egy keresztfejű szerszámon nyomják át, ahol egyenletesen bevonják a vezetéket vagy a kábelmagot.

  4. Hűtés és formázás
    Az extrudált kábel egy hűtővályún halad át (víz vagy vákuum típusú), hogy megszilárdítsa a szigetelést vagy a köpenyt.

  5. Átmérő szabályozás és lehúzás
    A lézeres átmérőmérők és a vontatási egységek megtartják a méretstabilitást.

  6. Felvétel vagy tekercselés
    A kész kábelt tekercsekre vagy dobokra tekerik fel a későbbi feldolgozáshoz.

Ez az elv következetesen érvényes a különböző típusú kábelextrudáló vonalrendszerekre, az anyagtól és a kábelszerkezettől függő eltérésekkel.

A kábelextrudáló vezeték fő típusai

A kábelextrudálási vonalrendszereket anyagtípus, alkalmazás és szerkezeti kialakítás alapján lehet osztályozni. Az alábbi táblázat egy szakmai összehasonlítást mutat be.

Kábelextrudáló vezetékek típusai és jellemzői

Extrudálási vonal típusa Működési elv Tipikus anyagok Kulcsfontosságú alkalmazások

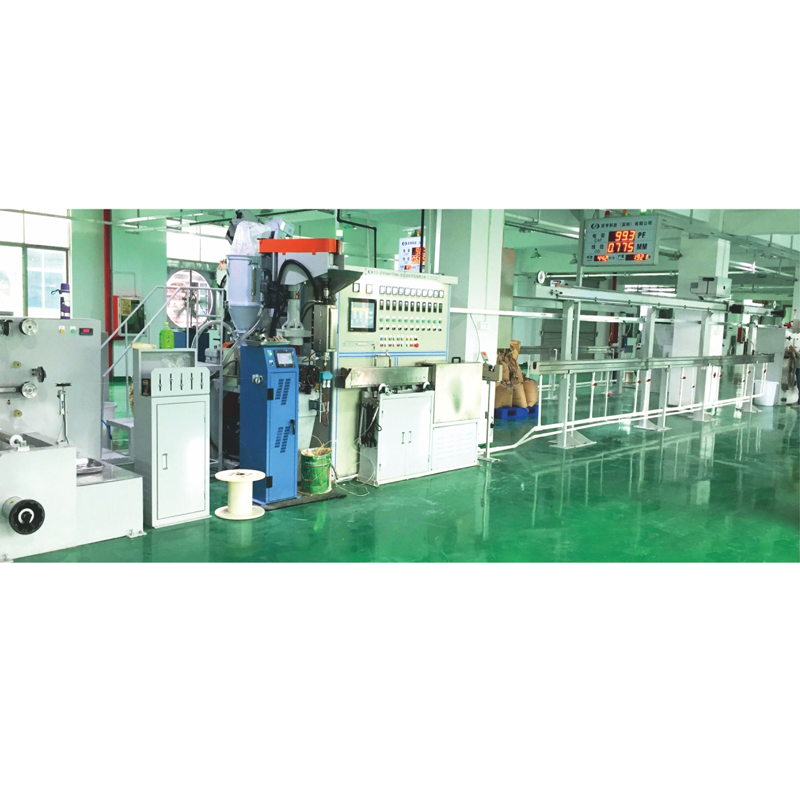

Magszigetelő extrudáló sor Közvetlenül a vezetőre felvitt egyrétegű szigetelés PVC, PE, XLPE Tápkábelek, vezérlőkábelek

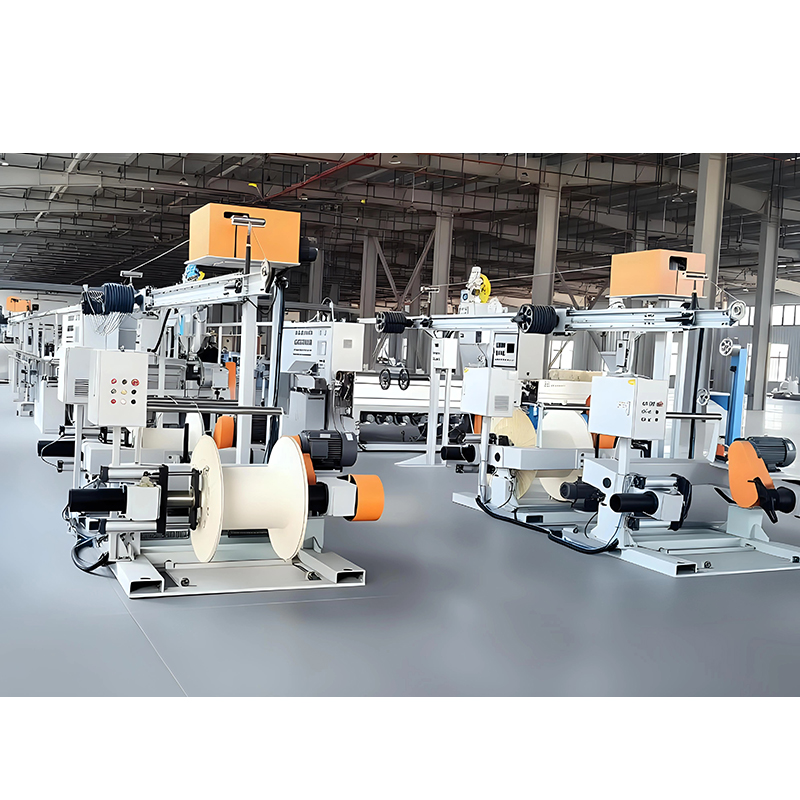

Sheath / Jacket Extrusion Line Külső védőréteg extrudálás a kábelmag felett PVC, LSZH, TPU Ipari kábelek, épülethuzalok

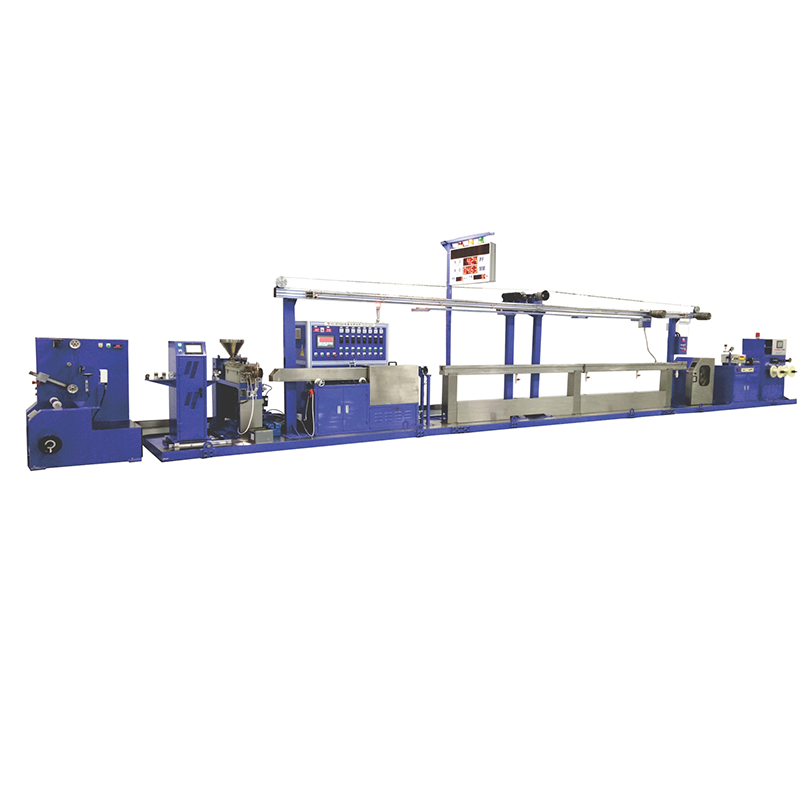

Teflon extrudáló sor Magas hőmérsékletű extrudálás precíziós csavaros kialakítással PTFE, FEP, PFA Adatkábelek, repülőgép-, nagyfrekvenciás kábelek
Hab extrudáló sor (fizikai/kémiai) Mikrocellás habzás a dielektromos állandó csökkentésére PE hab, FEP hab Kommunikációs kábelek, koaxiális kábelek
Nagy sebességű extrudáló sor Optimalizált hűtés és tapadás a nagyobb teljesítmény érdekében PVC, PE Autókábelek, tömeggyártás

A Jiangsu Newtopp Precision Machinery Co., Ltd. többféle kábelextrudáló vonal konfigurációt fejleszt, beleértve a teflon extrudereket, mag- és köpenyextrudereket, valamint kémiai vagy fizikai habextrudáló rendszereket, amelyek lehetővé teszik a kompatibilitást a kábeltermékek széles skálájával.

Tipikus alkalmazási forgatókönyvek

A kábelextrudáló vonalrendszereket széles körben használják a különböző kábeliparban:

  • Tápkábel gyártás
    Szigetelés és köpenyextrudálás kis- és középfeszültségű kábelekhez

  • Adat- és kommunikációs kábelek
    Precíz extrudálás a jelintegritás és a méretstabilitás érdekében

  • Autóipari és robotkábelek
    Nagy rugalmasságú kabát extrudálás kopásállósággal

  • Új energiakábelek
    Extrudálás töltőkábelekhez, fotovoltaikus kábelekhez és energiatároló rendszerekhez

  • Ipari vezérlőkábelek
    Többrétegű extrudálás sodrási és szalagozási eljárásokkal kombinálva

A gyakorlati gyártósorokon a Cable Extrusion Line berendezéseket gyakran kombinálják sodrógépekkel és szalagozó gépekkel, hogy teljes kábelgyártási megoldást alkossanak.

Kábelextrudáló vonal és más kábelgyártó berendezések

Annak érdekében, hogy a felhasználók jobban megértsék e kategória szerepét, a következő összehasonlítás tisztázza a funkcionális különbségeket.

Berendezés kategória Fő funkció Pozíció folyamatban
Kábelextrudáló vonal Helyezzen szigetelést vagy burkolatot Magképző szakasz
Kábelfonó gép Csavarja össze a vezetékeket Karmester felkészítés
Kábelragasztó gép Helyezzen szigetelő- vagy árnyékolószalagot Köztes védelem
Felszedő/visszacsévélő gép Gyűjtse össze a kész kábelt Utolsó szakasz

Ez az összehasonlítás azt mutatja, hogy a Cable Extrusion Line az elektromos szigetelés és a mechanikai védelem kialakításának döntő szakasza.

Integráció komplett kábelgyártó vonalakkal

A modern gyárakban a kábelextrudáló vonal ritkán működik elszigetelten. A Jiangsu Newtopp Precision Machinery Co., Ltd. olyan extrudáló rendszereket tervez, amelyek zökkenőmentesen integrálhatók:

  • Ketrec típusú és csőszerű sodrógépek

  • CNC függőleges és vízszintes ragasztógépek

  • Automatizált átmérőmérő és IoT-figyelő rendszerek

Ez az integrált megközelítés javítja a vonalstabilitást és csökkenti a gyártási megszakításokat.

Gyakran Ismételt Kérdések (GYIK)

Q1: Milyen anyagokat dolgozhat fel a kábelextrudáló sor?
A kábelextrudáló sor az extruder konfigurációjától függően PVC-t, PE-t, XLPE-t, LSZH-t, TPU-t és fluorpolimereket, például PTFE-t és FEP-et képes feldolgozni.

Q2: Hogyan szabályozható az extrudálás vastagsága?
A vastagságot a szerszám kialakítása, a csavar sebessége, a vonalsebesség és a valós idejű átmérőmérő rendszer szabályozza.

3. kérdés: Egy kábelextrudáló vonal több kábeltípust is kezelhet?
Az állítható szerszámokkal és a moduláris felépítéssel egy kábelextrudáló sor különböző kábelátmérőkhöz és -szerkezetekhez illeszthető.

4. kérdés: Milyen tényezők befolyásolják az extrudálás minőségét?
Az anyagminőség, a hőmérséklet-stabilitás, a csavaros kialakítás, a hűtési hatékonyság és a vontatási szinkronizálás egyaránt befolyásolja a kábel végső minőségét.
