Használat: Alkalmas adatkábelek (például Cat-5, Cat-5e, Cat-6 és HDMI 2.1 stb.) szigetelő mag-vezetékeinek visszacsavarására és csupasz csavart érpáros csavarására.
Funkció: Csavarja vissza a párcsavarás előtt, és csökkentse a huzal sérülését a csavarási folyamat során. A visszacsavaró és a párcsavaró gépek együtt dolgoztak.
Fő részek: Φ500 aktív visszacsavarható kifizető gép és Φ500 páros csavarógép

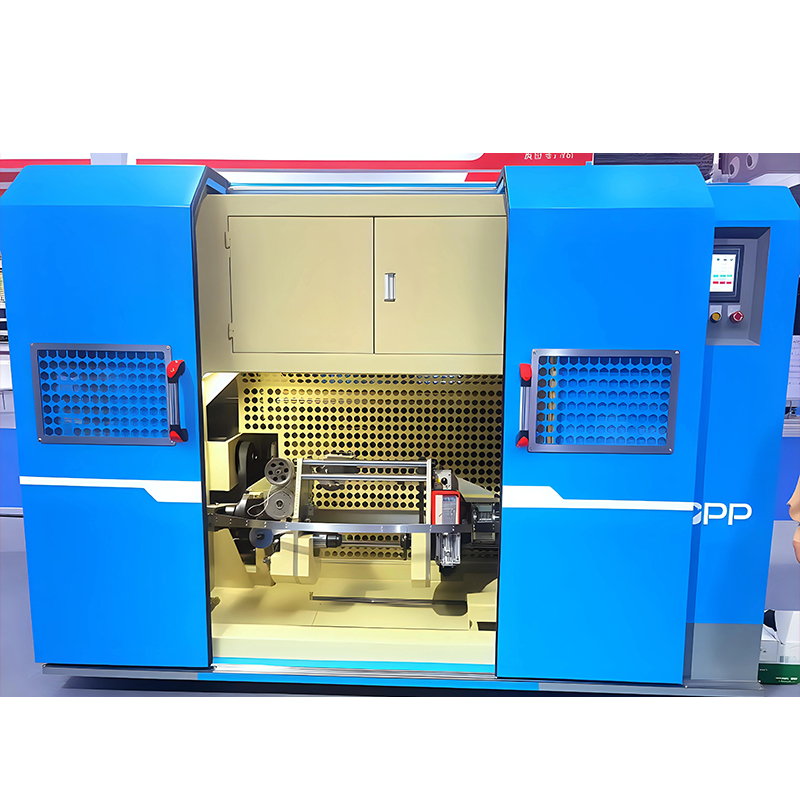

A Vízszintes/függőleges típusú Back-Twist Pair Stranding gép egy kulcsfontosságú berendezés a csúcskategóriás adatkábel-gyártásban. Kifejezetten precíziós adatkábelekben, például Cat-5, Cat-5e, Cat-6 és HDMI 2.1 szigetelt maghuzalok visszacsavart kifizetődésére és csupasz sodrásra tervezték. Ennek a gépnek a lényege a szinergikus "először visszacsavarás, majd páros csavarás" üzemmódban rejlik, amely hatékonyan csökkenti a huzalfeszültséget és a sodrási folyamat során keletkező sérüléseket. Ez biztosítja a vezetékpárok elektromos teljesítményének stabilitását és konzisztenciáját, megalapozva a nagy teljesítményű, kis késleltetésű adatátviteli kábelek gyártását.
A Jiangsu Newtopp Precision Machinery Co., Ltd. kábelberendezés-termékmátrixának kulcsfontosságú elemeként ez a Back-Twist Pair Stranding Machine több mint egy évtizedes K+F tapasztalattal rendelkezik a nagy pontosságú gépgyártás területén, tükrözve következetes törekvésünket a „pontosság, hatékonyság és megbízhatóság” mérnöki filozófiájára.
Mélyreható műszaki elvek elemzése

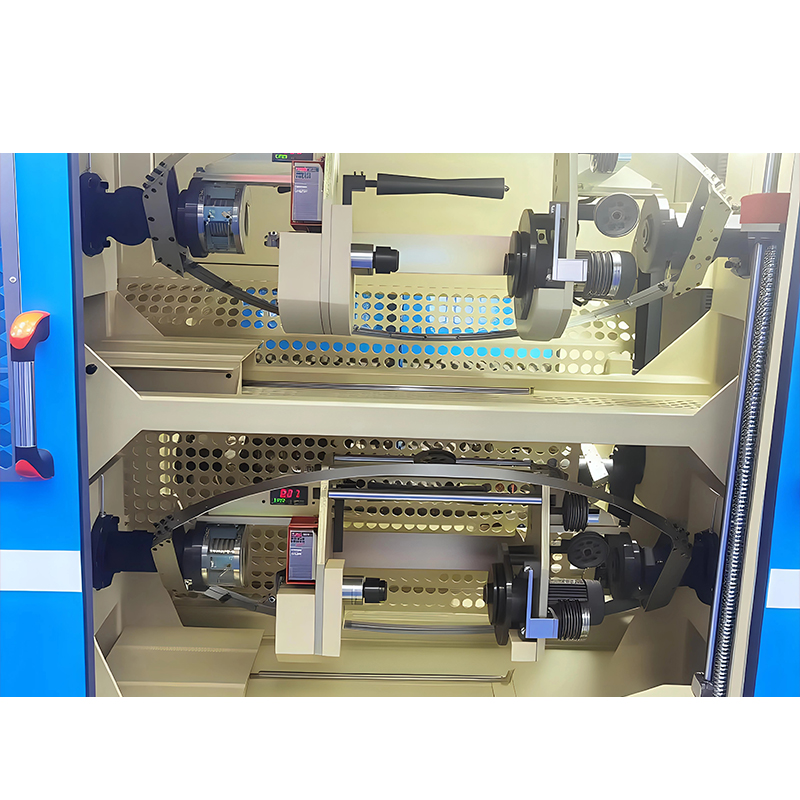

A equipment operates through the coordinated work of a Φ500 active back-twist pay-off machine and a Φ500 pair stranding machine. Its core principle is that the active back-twist pay-off unit neutralizes the inherent torsion of the core wire generated during the unwinding rotation in real-time, placing the core wire in a state of "zero torsion" or minimal residual stress before it enters the stranding unit. Subsequently, the pair stranding machine twists two core wires into a pair with high-precision pitch control.
Ez a folyamat minimálisra csökkenti az olyan problémákat, mint például a szigetelőréteg mikrokárosodása és a vezetékek megnyúlási sebességének változása, amelyet a hagyományos pársodródás során felhalmozódó nyomaték okoz, jelentősen javítva a huzalpár kulcsfontosságú elektromos teljesítményparamétereit, beleértve a visszatérési veszteséget és a közeli áthallást (NEXT).
Tipikus alkalmazási esetek
| Kábel típusa | Alkalmazás leírása | A Back-Twist Pair Stranding gép teljesítménykövetelménye |
|---|---|---|
| Cat-6/6A | Gigabit/10 Gigabit Ethernet | Rendkívül nagy sodrási pontosságot és konzisztenciát igényel, hogy garantálja az átviteli teljesítményt 250 MHz-es és magasabb frekvenciákon. A visszacsavarási folyamat csökkenti a hibákat, biztosítva a csatorna megfelelőségét. |
| HDMI 2.1 | Ultra-nagy felbontású audio-video átvitel | Támogatja a 48 Gbps-ig terjedő nagy sebességet, amely szigorú párszimmetriát és jelintegritást igényel. A berendezés biztosítja az egyenletes párosodást és az alacsony sebzést. |
| Speciális nagy sebességű adatkábelek | Adatközpont, szerver belső kapcsolatok | Gyakran szigorúbb impedancia- és csillapítási követelményeknek kell megfelelniük. A gép stabilitása és nagy pontossága garantálja a minősített termékek sorozatgyártását. |
Egy nemzeti csúcstechnológiai vállalat kutatás-fejlesztési erejét kihasználva a Newtopp Precision megtervezi a Back-Twist Pair Stranding Machine-t, hogy teljes mértékben megfeleljen az alapvető huzalgyártás fent említett csúcskategóriás alkalmazásai szigorú követelményeinek.
Karbantartás és műszaki támogatás
Annak biztosítása érdekében, hogy a vízszintes/függőleges típusú visszacsavart páros láncológép hosszú távon megőrizze az optimális pontosságot és stabilitást, a Newtopp a következő karbantartási irányelvek betartását javasolja:
Napi ellenőrzés: Ellenőrizze a pneumatikus alkatrész nyomását, a feszítőrendszer reakcióját, a főcsapágy hőmérséklet-emelkedését és a rendellenes vibrációt.
Rendszeres karbantartás: Az ütemterv szerint töltse fel a forgó alkatrészekhez (pl. visszacsavart csapágyak, sodrott csapágyak) előírt zsírt, tisztítsa meg a fotoelektromos érzékelőket, és ellenőrizze és húzza meg az összes elektromos csatlakozást.
Pontossági kalibrálás: Professzionális műszerekkel rendszeresen kalibrálja a visszacsavarási szöget és a sodrási emelkedést. Ezt a szolgáltatást a Newtopp professzionális mérnökei biztosíthatják.
A Newtopp Precision ISO9001 minőségirányítási rendszerén keresztül biztosítja minden szállított gép minőségét. A kutatás-fejlesztést, a gyártást és az értékesítést lefedő, teljes láncú szolgáltatási rendszerrel támogatva átfogó támogatást nyújtunk ügyfeleinknek a telepítéstől és üzembe helyezéstől, a kezelői képzésen át az élethosszig tartó technikai segítségnyújtásig.
Gyakran Ismételt Kérdések (GYIK)
K: Miért van szükség a „visszacsavarás” lépésre az adatkábelpárok gyártásánál?
V: A visszacsavarást alkalmazzák a szigetelt maghuzalban a kifizetési folyamat során felhalmozódott forgási feszültség kiküszöbölésére. Visszacsavarás nélkül ez a feszültség a vezeték belső szerkezetének mikrodeformációjához vezetne, ami súlyosan befolyásolná a karakterisztikus impedancia és az áthallás indikátorok stabilitását a nagyfrekvenciás jelátvitel során. Ez megnehezíti, hogy a kábel megfeleljen a magas színvonalú teszteknek, például a Cat-6/HDMI 2.1-nek.
K: Melyek a Newtopp Back-Twist Pair Stranding Machine előnyei a hagyományos páros ikerpárhoz képest?
V: A core advantage is the integrated synergy of "active back-twist" and "high-precision pair stranding." Ordinary pair twinners lack back-twist or have only simple over-twist compensation, which can easily cause wire damage. Our equipment achieves active back-twisting through a precision control system, protecting the wire from the source. Simultaneously, the stranding unit, with its high-rigidity design and advanced drives, ensures extremely uniform and consistent lay length. This directly enhances the first-pass yield rate of the product's electrical performance and overall production yield.
K: Melyek a fő szempontok, amelyeket figyelembe kell venni a vízszintes és a függőleges típusok közötti választás során?
V: A primary consideration is the spatial layout of the workshop (elongated or tall space). Secondly, consider operational and maintenance habits. The horizontal type facilitates operation and is suitable for most traditional workshops. The vertical type saves floor space and is ideal for modern production lines with high automation and compact layouts. Newtopp sales engineers can provide optimal selection recommendations based on your specific floor plan.
K: A berendezés alkalmas-e különböző specifikációjú (például átmérő, fektetési hossz) maghuzalok gyártására?
V: Igen. A Newtopp Back-Twist Pair Stranding gépét a sokoldalúságra tervezték. A gyártás gyorsan átkapcsolható a különböző huzalpár specifikációk között a kifizető orsó megváltoztatásával, a feszítő beállításával és a sodrási paraméterek (például sebesség, menetemelkedés stb.) érintőképernyőn történő módosításával. Részletes kezelési útmutatót és paraméterezési útmutatót biztosítunk.
K: Berendezésgyártóként hogyan biztosítja a Newtopp a gép hosszú távú stabil működését?
V: Először is, az alapvető alkatrészek, mint például a főorsó, a csapágyak és a szervorendszerek nemzetközileg elismert márkáktól származnak. Másodszor, rendelkezünk egy független K+F központtal és befejező központtal, amely lehetővé teszi a kulcsfontosságú szerkezeti részek házon belüli precíziós megmunkálását az alapminőség biztosítása érdekében. Végül átfogó értékesítés utáni támogatást nyújtunk, beleértve a távdiagnosztikát, alkatrészellátást és a rendszeres nyomon követést, biztosítva ügyfeleink gyártósorainak folyamatos és hatékony működését. ISO14001 környezetirányítási rendszerünk arra is kötelez bennünket, hogy a berendezések gyártása és szervizelése során is környezetvédelmi felelősséget vállaljunk.
