A Cable Stranding Machine a huzal- és kábelgyártó ipar kulcsfontosságú berendezése, amelyet arra terveztek, hogy több vezetéket vagy vezetőt egyetlen, összefüggő szálba egyesítsen. Ezt a gépet széles körben használják különféle kábelgyártásban, beleértve a tápkábeleket, a kommunikációs kábeleket és a speciális kábeleket, amelyek következetes csavarást és az egyes vezetékek pontos beállítását biztosítják. A kábelszalagozó gép alapvető funkciói közé tartozik a csavarási feszültség szabályozása, a forgási sebességek szinkronizálása és az egyenletes szálgeometria fenntartása, amelyek elengedhetetlenek a termék megbízhatóságának és elektromos teljesítményének biztosításához. A modern kábelsodrógépek nagy hatékonyságú meghajtórendszerekkel, fejlett feszültségszabályozó mechanizmusokkal és moduláris felépítéssel rendelkeznek, amelyek lehetővé teszik a könnyű beállítást a különböző huzalméretekhez és -konfigurációkhoz. Ezek a gépek hozzájárulnak az optimalizált termelési hatékonysághoz, csökkentik az anyagpazarlást és javítják a kábelminőséget. A Kábelfonó gép kábelgyártó sorba való integrálásával a gyártók stabil teljesítményt, nagy pontosságot és alkalmazkodóképességet érhetnek el a különféle gyártási követelményekhez.

ÜZENET KÜLDÉSE

Hagyja üzenetét*

RÓLUNK
Jiangsu NewTopp Precision Machinery Co., Ltd.
2004-es alapítása óta Jiangsu NewTopp Precision Machinery Co., Ltd. a csúcskategóriás kábelberendezések kutatására, fejlesztésére, tervezésére és gyártására specializálódott. Több mint egy évtizedes fejlődés és folyamatos erőfeszítés után cégünk három gyártóüzemre, egy IoT technológiai vállalatra és a Kunshan Newtopp fióktelepre bővült.
Newtopp Precision egy nemzeti high-tech vállalat, amely megszerezte az ISO9001 minőségtanúsítványt és az ISO14001 környezetirányítási rendszer tanúsítványt. 50 hektáron terül el, független K+F központtal, megmunkáló központtal és festőfülkével rendelkezik, integrálva a K+F-et, tervezést, gyártást és értékesítést. Elkötelezettek vagyunk amellett, hogy ügyfeleinknek kiváló minőségű termékeket és kiváló szolgáltatást nyújtsunk.
Szakmai Kábelfonó gép beszállító és Kábelfonó gép cég, Cégünk fenntartható fejlődése az évek során elválaszthatatlan ügyfeleink támogatásától és bizalmától. A nagyvállalatok hosszú távú együttműködést folytatnak számos, az élet minden területéről érkező ügyféllel.

DÍSZOKLEVÉL
TANÚSÍTVÁNY
KAPCSOLÓDÓ TERMÉKEK
LEGFRISSEBB HÍREK
MI ÚJSÁG
IPAR TUDÁS

A Kábelfonó gép a vezeték és kábel gyártási folyamatának alapfelszereltsége, amelyet arra terveztek, hogy több különálló vezetéket vagy vezetőt egy meghatározott hosszúságú és irányú, egységes sodrott szerkezetté csavarjon. Ezt a berendezést széles körben használják tápkábelek, kommunikációs kábelek, adatátviteli kábelek, autókábelek, új energiakábelek és ipari speciális kábelek gyártására. A sodrásszög, a feszültség és a forgási stabilitás precíz szabályozásával a kábelsodroló gép biztosítja a vezetők konzisztenciáját, mechanikai szilárdságát és stabil elektromos teljesítményét.

A modern kábelgyártó vonalakon a kábelsodroló gép nem csak a vezetőt alakítja, hanem közvetlenül befolyásolja a kábel rugalmasságát, a fáradtság ellenállását, az áramellátó kapacitást és az olyan további folyamatok stabilitását, mint az extrudálás, szalagozás és kábelezés.

A kábelsodró gépek általános funkciói és jellemzői

Bár a különböző modellek szerkezetükben és konfigurációjukban eltérőek, az összes Kábelfonógépnek számos kulcsfontosságú jellemzője van:

  • Egységes cél : Sodrott réz, alumínium vagy ötvözet vezetők

  • Alapfunkciók : A fektetési hossz, a sodrási irány és a vezető geometria pontos szabályozása

  • Teljesítményfókusz : Nagy sodrási pontosság, stabil működés és következetes feszültségszabályozás

  • Magas szintű rendszerintegráció : Összehangolt működés kifizető állványokkal, hajtókarokkal és felvevő rendszerekkel

  • Széleskörű iparági alkalmazhatóság : Alkalmas áramellátásra, kommunikációra, autóiparra és új energiakábelek gyártására

A kábelsodrógép működési elve

A Kábelfonó gép működési elve a szabályozott forgó mozgáson alapul. Több különálló vezetéket táplálnak ki a kifizető egységekből, és egy központi tengely körül csavarják őket egy forgó kalitkán, csövön, dobon vagy konzolos szerkezeten keresztül. A felvételi sebesség és a forgási sebesség szinkronban van a szükséges sodrási emelkedés eléréséhez.

A legfontosabb működési elemek a következők:

  • A sodrási mozgást generáló forgó alkatrészek

  • Stabil vezetékes betáplálás a kifizető rendszerekből

  • Feszességszabályozó mechanizmusok biztosítják az egyenletes feszültséget minden vezetéken

  • A végső vezetőszerkezetet fenntartó felvevő egységek

Ez az elv vonatkozik az egyszálú, többrétegű sodrási és a visszacsavarásos sodrási eljárásokra.

A kábelsodró gépek fő típusai

Gép típusa Munkamódszer Megfelelő karmesterek Tipikus alkalmazások
Ketrec típusú Planetary Stranding Machine Bolygóforgás Nagy keresztmetszetű réz/alumínium Táp- és energiakábelek
Csőszalagos gép Nagy sebességű csőforgás Kis keresztmetszetű vezetékek Kommunikációs és vezérlőkábelek
Dobcsavaró Forgó dob sodrása Többrétegű sodrott vezetők Közép- és nagyfeszültségű kábelek
Konzolos Single Twister Konzolos egyszálú Egyrétegű vagy páros vezetők Adatkábelek, autókábelek

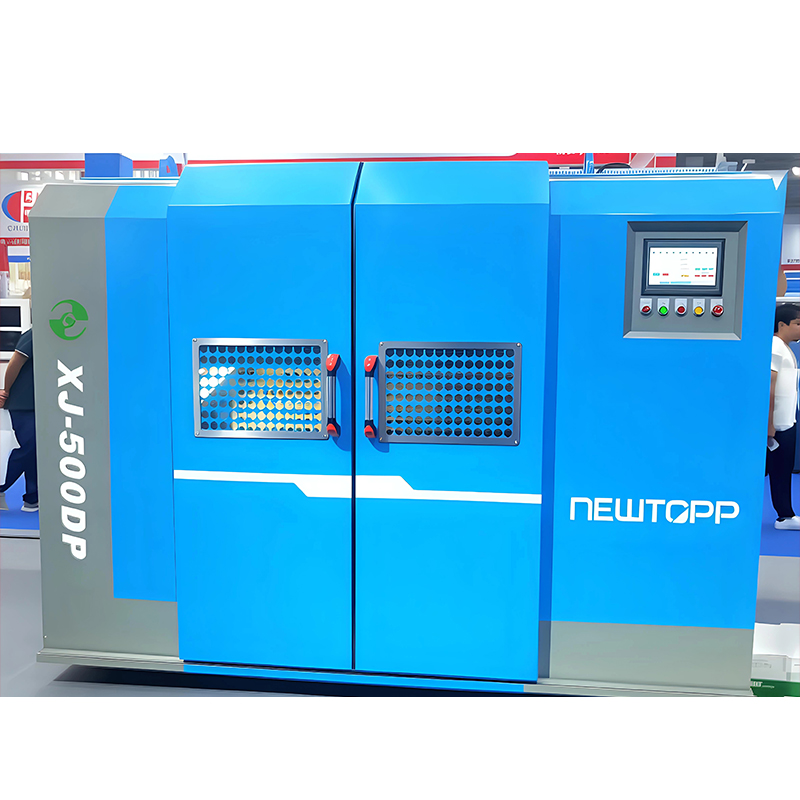

Visszacsavarható ikerintézményi gép Visszacsavarású sodrás Párosított vezetők Hálózati és jelkábelek
Rézhuzal sodródó gép Dedikált vezető sodrás Csupasz vagy ónozott réz Rugalmas vezetők

A Jiangsu Newtopp Precision Machinery Co., Ltd. a sodrási berendezések átfogó választékát kínálja, lehetővé téve a rugalmas konfigurációt a vezetékméret, a kábelszerkezet és a termelési kapacitás követelményei alapján.

Tipikus alkalmazási forgatókönyvek

  • Autókábel gyártás : Rugalmas sodrott vezetők javított rezgésállósággal

  • Adat- és kommunikációs kábelek : Párosítás a jel konzisztenciájának biztosítása érdekében

  • Új energiakábelek : Többszálú szerkezetek, amelyek nagy áramerősséget és rugalmasságot támogatnak

  • Ipari vezérlőkábelek : Stabil fektetési hossz a szalagozási és extrudálási folyamatokkal való kompatibilitás érdekében

Számos gyártósoron a Kábelfonó gépek extrudáló sorokkal és szalagozó gépekkel kombinálva működnek folyamatos gyártási rendszereket alkotva.

Összehasonlítás más csavaró berendezésekkel

Összehasonlító elem Kábelfonó gép Csavarógép
Elsődleges funkció Vezető sodródás Párcsavarás vagy kábelezés
Szerkezeti komplexitás Magasabb Lejjebb
Gyártási szakasz Karmestergyártás Kábelezés vagy jel strukturálás
Precíziós követelmény Magas Közepes

A kábelsodroló gépek a vezetékek kialakítására összpontosítanak, nem pedig a végső kábelösszeállításra.

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Kezelhet-e egy kábelsodroló gép többféle vezetékméretet?
V: Igen. A szerszámok, a sodrású ketrecek és a folyamatparaméterek beállításával különböző huzalátmérők helyezhetők el.

2. kérdés: Hogyan szabályozható a sodrásszög?
V: A forgási sebesség és a vonalsebesség szinkronizált szabályozásával.

Q3: Integrálható-e a gép extrudáló vonalakkal?
V: A legtöbb modell támogatja az inline működést extrudáló és szalagos berendezéssel.

4. kérdés: Milyen szempontokat kell figyelembe venni a gép kiválasztásakor?
V: Vezetőanyag, átmérőtartomány, szükséges fektetési hossz, gyártási sebesség és a későbbi folyamatok.
