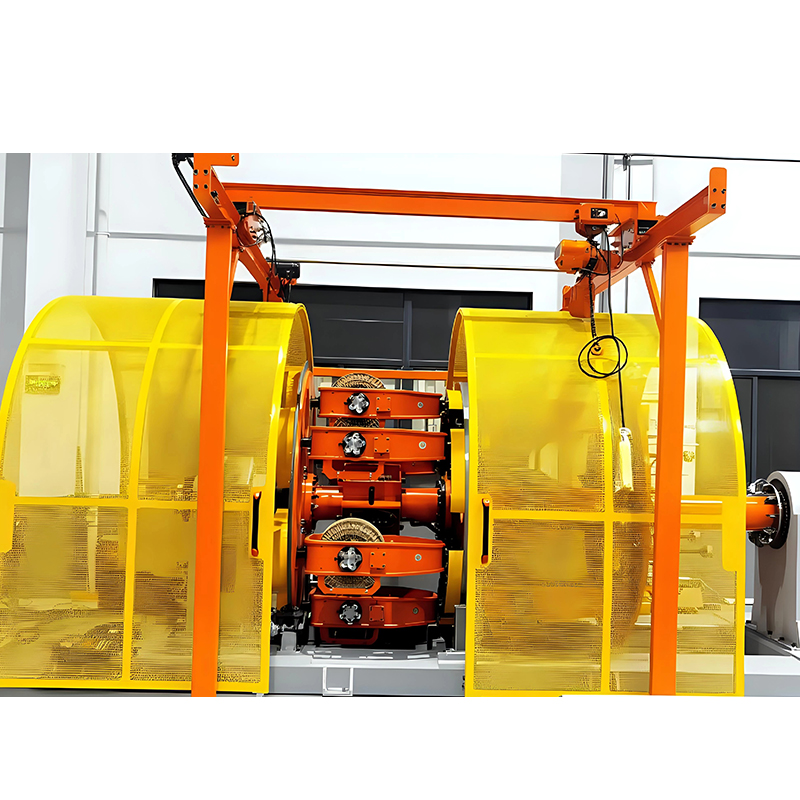

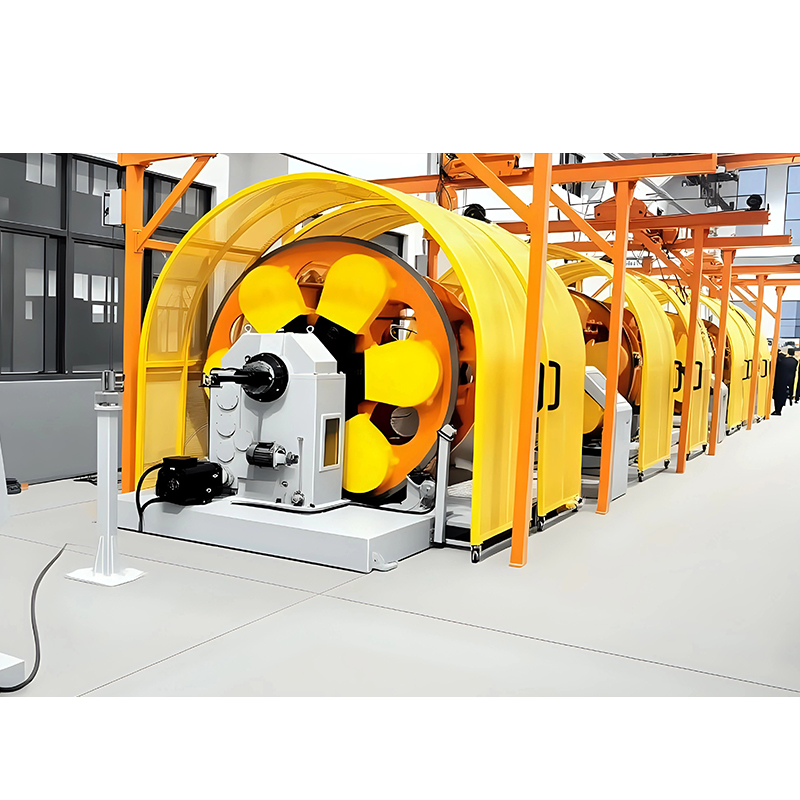

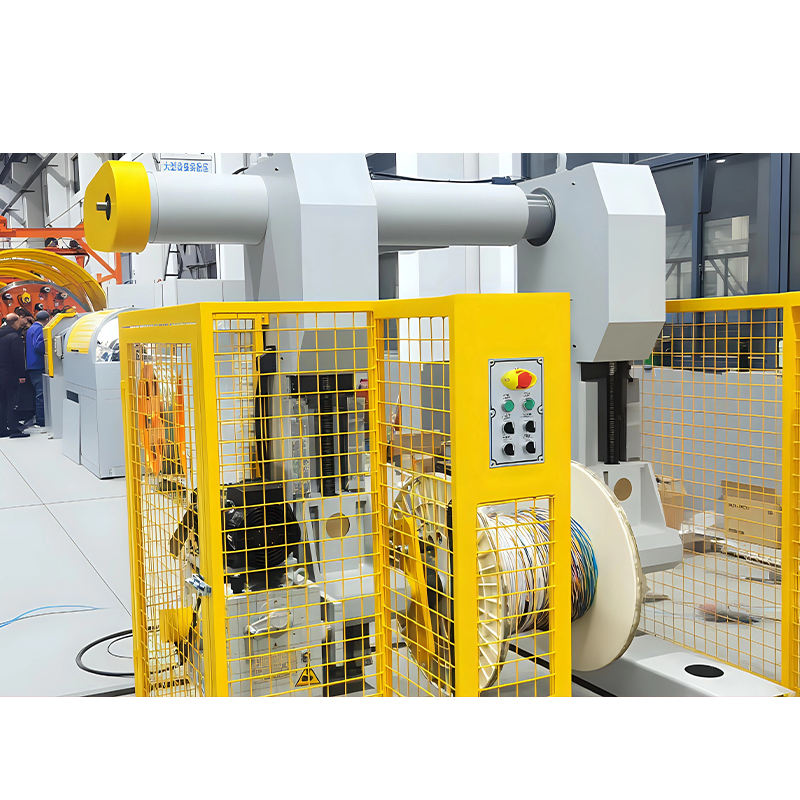

A Planetary Stranding/Pair Twisting Machine központi berendezésként szolgál nagy teljesítményű, összetett precíziós kábelek gyártásához. Kifejezetten speciális kábelek gyártására tervezték, amelyek rendkívül magas követelményeket támasztanak az elektromos teljesítmény, a mechanikai szilárdság, a rugalmasság és a konzisztencia tekintetében. Ez a berendezés a precíziós koordinált mozgás elvén működik, lehetővé téve, hogy több mag pontosan és szinkronban forogjon és mozogjon egy központi tengely körül, utánozva az égi pálya mozgását, hogy biztosítsa az optimális geometriai szimmetriát és szerkezeti stabilitást a sodrási folyamat során. A Planetary Stranding Machine hatékonyan szabályozza a belső maradék feszültséget a magokon belül a nagy sebességű sodrás során, megőrzi a huzal eredeti fizikai tulajdonságait, és egy integrált folyamatos folyamaton keresztül befejezi a sodrást a kétrétegű árnyékoló/védőburkolással együtt, jelentősen javítva a termelés hatékonyságát és a termék egységességét.
Műszaki alapelvek
Bolygómozgás-architektúra: Egyedülálló bolygókerekes hajtómű-átviteli rendszert használ, lehetővé téve, hogy több kifizető egység végezzen összetett forgást a központi felszedési tengely körül saját forgásukkal együtt, így precíz hosszszabályozást és feszítési egyensúlyt ér el.
Feszültségoptimalizálási mechanizmus: Fordított nyomatékkompenzációs technológiát alkalmaz, hogy aktívan ellensúlyozza a csavarodás során fellépő torziós feszültséget, minimálisra csökkentve a huzal visszaugrási hajlamát, hogy biztosítsa a kész kábel méretstabilitását és hosszú távú üzembiztonságát.
Integrált folyamatmodul: Egyetlen folyamatos áramlásban egyesíti a sodrási, árnyékolási burkolási (fóliafonat) és szalagozási folyamatokat, kiküszöbölve a folyamatátmenetek okozta minőségi ingadozásokat, és biztosítja az árnyékoló réteg szoros tapadását és egyenletes sűrűségét a kábelmaghoz.
Tipikus alkalmazási területek
Nagy sebességű adatátviteli kábelek: USB 3.1 , Thunderbolt, QSFP és más nagy sebességű összekapcsolási szabványoknak megfelelő adatkábeleket állít elő, biztosítva a jel integritását és az alacsony áthallást.
Speciális orvosi eszközkábelek: többeres kábeleket gyárt orvosi diagnosztikai berendezésekhez, amelyek megfelelnek a biokompatibilitási követelményeknek, miközben magas megbízhatóságot garantálnak összetett orvosi környezetben.
Dinamikus alkalmazáskábelek: Kifejezetten kábeltartó rendszerekhez és robotcsuklós kábelekhez tervezték, kiváló hajlítási fáradtságállóságot és mechanikai igénybevételtűrést biztosítanak.
Új energiájú nagyáramú kábelek: Erősáramú kábeleket gyárt elektromos járművek töltőállomásaihoz és energiatároló rendszereihez, amelyek megfelelnek az elektromos biztonsági és tartóssági követelményeknek magas hőmérsékletű környezetben.
Speciális kompozit szerkezetű kábelek: Kezeli az összetett szerkezeteket, mint például a nagy magszám, speciálisan kialakított vezetők és a kompozit árnyékolás (kétrétegű fóliafonat), biztosítva a folyamat irányíthatóságát és a termék konzisztenciáját.
Berendezéstípusok összehasonlítása
| Berendezés típusa | Működési elv | Megfelelő kábelszerkezet | Max magszám | Stranding Speed | Alkalmazási jellemzők |
| Cage Planetary Strander | Bolygókerekes hajtás, teljes forgás | Tápkábelek, Vezérlő kábelek | 7-61 mag | Közepes-nagy sebesség | Robusztus szerkezet, alkalmas nagy keresztmetszetű sodrásra |
| Tubular Strander | Csőforgatás, helyhez kötött kifizetések | Kommunikációs kábelek, adatkábelek | 1-30 mag | Nagy sebesség | Kompakt alapterület, könnyű mérőműszerváltás |
| Nagy sebességű Strander | Egycsavarás elve, íjforgatás | Elektronikus vezetékek, Autóvezetékek | 1-7 mag | Ultra-nagy sebesség | Magas gyártási hatékonyság, alkalmas finom huzalokhoz |
| Back-Twist Pair Twister | Aktív visszacsavarás, szinkron követés | Nagy sebességű páros kábelek, differenciálpárok | 2 mag | Nagy sebesség | Teljes csavarfordítás, kiváló jelátviteli teljesítmény |
Professzionális karbantartási útmutató
Szokásos karbantartási pontok:
-
Rendszeresen ellenőrizze a bolygóhajtómű olajszintjét és szennyeződését; mintavizsgálat javasolt 500 üzemóránként.
-
A feszültségszabályozó rendszer kalibrálását havonta el kell végezni, biztosítva, hogy a kifizetési egységek feszítési hibája <±5%.
-
A tárcsák és a vezetőtárcsák heti tisztítása és kopásvizsgálata a huzalfelület karcolódásának megelőzése érdekében.
Kritikus komponensek életciklus-kezelése:
-
Bolygóhajtómű készlet: Szakszerű ellenőrzés 15 000 üzemóránként javasolt.
-
Orsócsapágyak: Ellenőrizze a hézagot 10 000 óránként; tervezett csere 24 000 óránál.
-
Szervo meghajtók: Átfogó teljesítményteszt és firmware frissítés 5 évente.
Precíziós tartási intézkedések:
-
A sodrott fektetési hossz pontosságának negyedéves ellenőrzése lézeres mérőműszerekkel.
-
Féléves dinamikus kiegyensúlyozási korrekció a teljes gépre vonatkozóan, hogy csökkentse a vibrációt nagy sebességű működés közben.
-
Éves nagyjavítás az illesztési hézagok és az összes mozgó alkatrész beállításának ellenőrzésére.
Gyakran Ismételt Technikai Kérdések
1. kérdés: Melyek a fő különbségek a Planetary Stranding Machine és a hagyományos sodrási berendezés között?
V: A Planetary Stranding Machine employs a planetary motion architecture where each payoff unit revolves around the central axis while maintaining its own rotation, achieving precise stranding angle control and stress balance. Traditional equipment typically uses a single rotation method, making it difficult to completely eliminate internal torque.
Q2: Hogyan válasszuk ki a megfelelő típusú sodort felszerelést?
V: A selection should consider cable structure complexity, core count, conductor size, production speed requirements, and shielding needs. Planetary Stranding Machines are particularly suitable for high-precision, multi-core, complex cables requiring composite shielding, while Tubular Stranders are better suited for medium-complexity, high-speed production scenarios.
3. kérdés: Hogyan értékelik a berendezések gyártási kapacitását?
V: A tényleges kapacitás olyan tényezőktől függ, mint a magszám, a sodrási fektetés hossza és a huzal átmérője. Például a Newtopp Precision NP-500 Planetary Stranding Machine 7 magos 18AWG kábelt készítővel a maximális sebesség elérheti a 60 m/perc értéket, az elméleti 24 órás kapacitás pedig hozzávetőlegesen 86 400 méter.
4. kérdés: Mi a berendezés frissítési és bővítési lehetősége?
V: A modern Planetary Stranding Machines moduláris felépítésű, lehetővé téve a funkcionális bővítést kifizetési egységek hozzáadásával, beépített ellenőrző modulok integrálásával vagy vezérlőrendszerek frissítésével. A Newtopp Precision berendezések támogatják az alapkonfigurációktól a teljesen automatizált intelligens gyártósorokig történő frissítéseket.
