Mi az a Planetary Strading Machine?

A bolygósodrógép egy rendkívül speciális huzal- és kábelgyártó berendezés, amely több huzalszálat csavar össze egy központi mag vagy tengely körül, miközben megőrzi az egyes szálak abszolút egyenességét és feszültségét egy egyedi bolygómozgás révén. Ellentétben a hagyományos fürtökkel vagy merev ketrecekkel, a bolygósodrógép biztosítja, hogy minden drótorsó a saját tengelye körül forogjon, miközben a gép központi tengelye körül kering, teljesen kiküszöbölve az egyes szálak nemkívánatos csavarodását vagy visszacsavarását. Az International Wire & Machinery Association (IWMA) iparági adatai szerint a planetáris sodrástechnika nélkülözhetetlenné vált a nagyfeszültségű tápkábelek, tengeralattjáró kábelek és kifinomult adatátviteli vonalak gyártásában, ahol a fektetési hossz pontossága és a sodrott vezető mechanikai integritása a legfontosabb a végső elektromos teljesítmény és az üzembiztonság szempontjából.

Mi az a Planetary Stranding Machine és hogyan működik?

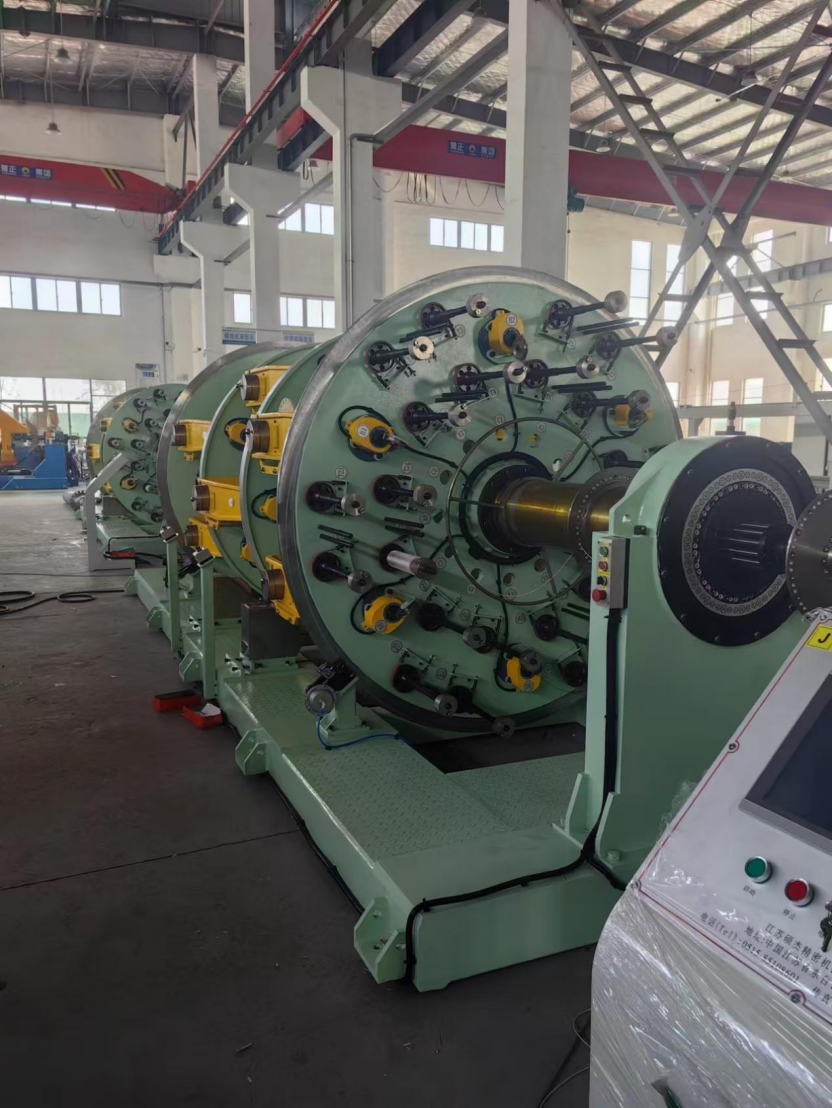

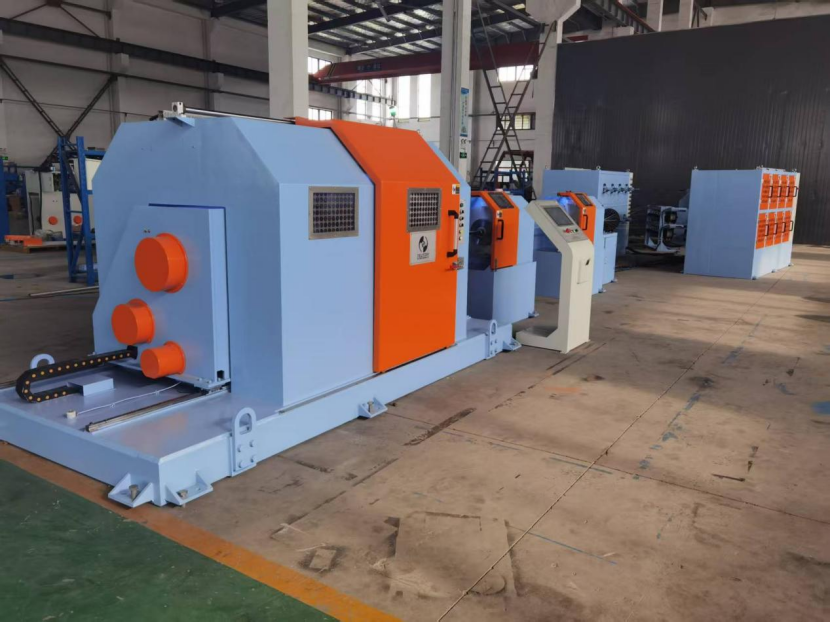

A bolygósodrógép egy több orsós forgórendszer, amelyben minden egyes kifizető orsót a saját, egyedileg meghajtott forgó bölcsőjére szerelnek fel egy nagyobb forgó főkereten belül, lehetővé téve az egyes vezetékek csavarásos feszültség vagy ellenőrizetlen deformáció nélkül egymáshoz csavarását. Az alapelv a bolygósodrógép összehasonlítható a Föld Nap körüli mozgásával: ahogy a Föld forog a tengelye körül, miközben kering a Nap körül, úgy a gépben minden egyes drótorsó a saját középpontja körül forog, hogy kifizesse a vezetéket, miközben egy körpályán a sodrott vezető központi gyülekezőpontja körül mozog. Ez a kettős forgású mechanizmus kritikus fontosságú, mert semlegesíti a visszacsavarást, amely egyébként felhalmozódna az egyes vezetékekben, ha lehúznák egy álló orsóról, miközben a mag körül spirálozzák. Szabványos elrendezésben egy 12,7 mm-es, 18 orsóval ellátott fektetőlemez akár legfeljebb 37 különálló huzalszál egy menetben, a főrotor forgási sebessége eléri a 100-300 fordulat percenként a gép méretétől és a huzalhossztól függően. A teljes működést szinkronizált szervomotorok és programozható logikai vezérlők (PLC) vezérlik, amelyek biztosítják, hogy a fektetési hossz – a mag körüli szál egy teljes fordulatához szükséges axiális távolság – kisebb tűréshatáron belül maradjon. ±1% . A Wire Association International jelentése szerint ez a pontosság szükséges a közép- és nagyfeszültségű tápkábelekben használt többrétegű koncentrikus sodráshoz, ahol még a fektetési hossz kisebb eltérései is helyi elektromos feszültségpontokat hozhatnak létre, amelyek részleges kisüléshez és idő előtti szigetelési hibához vezethetnek.

A Planetary Stranding kritikus előnyei a hagyományos módszerekkel szemben

A bolygósodrógép meghatározó előnye, hogy teljesen csavarásmentes sodrott vezetőt tud előállítani, amely megőrzi az egyes vezetékek nyúlási tulajdonságait és szakítószilárdságát, miközben kiváló geometriai egyenletességet ér el. Hagyományos merev ketreces sodróban vagy cső alakú sodróban az orsókat a forgó kereten belül rögzítik, és a huzalt lehúzzák a karimáról, így 360 fokos csavarást vezetnek be minden vezetékbe a ketrec mag körüli minden teljes elfordulásához. Ez a csavarodás tartósan deformálja a vezetéket, csökkenti annak szakítószilárdságát, és hajlamossá teszi a madárketrecbe – ez az állapot, amikor a kész kábel külső szálai elválik a magtól hajlítás vagy feszültség hatására. Ezzel szemben a bolygómozgás a bolygósodrógép kiiktatja a csavarodást, ami egy olyan szálat eredményez, amely tökéletesen egyenesen fekszik a kábelszerkezeten belül. Ez lehetővé teszi, hogy a sodrott vezető elérje a töltési tényezőt – a vezetékek teljes keresztmetszeti területének arányát a vezető keresztmetszeti területéhez képest – 93% - 95% , amely egy adott átmérő mellett maximalizálja az elektromos vezetőképességet. Az erőátvitelben használt réz- vagy alumíniumvezetők esetében ez a sűrűség javulása közvetlenül a vezetékellenállás csökkenésében és az I²R veszteségekben nyilvánul meg. Ezenkívül a bolygószálú vezetők sima, kompakt felülete minimalizálja azokat a légréseket és kiemelkedéseket, amelyek koronakisülést okozhatnak a 110 kV felett működő nagyfeszültségű kábelekben. A kiterjedt szalagozás és szitálás szükségességének csökkentésével a gyártók jelentős anyagköltségeket takaríthatnak meg a nagy gyártási sorozatok során.

Hol használják a Planetary Stranding gépeket a modern iparban?

A bolygósodrógépeket elsősorban nagy teljesítményű vezetők gyártására alkalmazzák, ahol a mechanikai és elektromos követelmények annyira szigorúak, hogy a vezetékek kismértékű torzulása vagy a fektetési hossz egyenetlensége is elfogadhatatlan. A legfontosabb alkalmazási területek a következők:

• Nagyfeszültségű és extra nagyfeszültségű tápkábelek: A csavarodásmentes, tökéletesen tömörített vezetőket a bolygósodrógép nélkülözhetetlenek a 66 kV-tól 500 kV-ig terjedő névleges XLPE szigetelésű kábelekhez. A CIGRE 720-as műszaki brosúrája szerint a bolygószálú szegmensvezető (Milliken-vezető) sima külső felülete minimálisra csökkenti a vezető-szigetelés interfészen az elektromos elfásodás kockázatát, ami a vezető oka a hosszú távú kábelhibáknak a földalatti átviteli hálózatokban.
• Tengeralatti és tenger alatti tápkábelek: Ezek a kábelek folyamatos dinamikus hajlításnak és feszítésnek vannak kitéve a fektetési műveletek során. A csavarásmentes sodrott réz- vagy alumíniumhuzalok által megtartott nagy szakítószilárdság és rugalmasság kritikus fontosságú a vezetékek törésének megelőzésében. Egy tengeralattjáró kábel egyetlen meghibásodása több millió dolláros javítási költséget is eredményezhet, amint azt a CRU Group iparági elemzői megjegyezték.
• Speciális vezérlő és adatátviteli kábelek: Robotkarokban, repülőgép-vezetékekben és csúcskategóriás audiokábelekben a szabálytalan vezetőgeometria által okozott mikrofonzaj vagy jelvisszaverődés elfogadhatatlan. A kivételes koncentrikusság és felületi simaság, amelyet a bolygósodrógép biztosítják a konzisztens impedanciához és jelintegritáshoz szükséges stabil elektromos jellemzőket.
• Acélzsinór és drótkötél gyártás: A gumiabroncs-erősítő zsinórok és a nagy szilárdságú emelőkötelek esetében az egyes acélszálakat maradék torziós feszültség nélkül kell felcsavarni, hogy megakadályozzuk a vágás közbeni letekeredést. A planetáris sodrókat nagyon pontos fektetési hosszú és terhelés alatti nulla forgású többszálú kötelek gyártására használják.

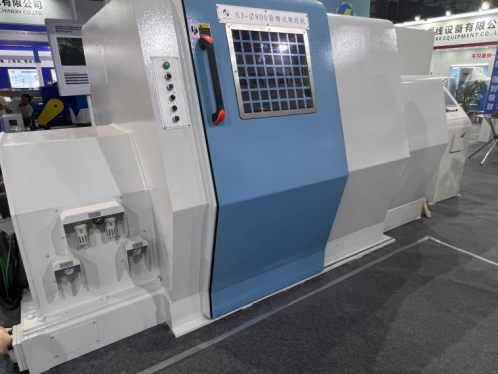

Planetary Stranders összehasonlítása merev ketrecekkel és cső alakú straderekkel

Amikor a kábelgyártók értékelik egy új gyártósor sodronysodró berendezését, a bolygósodró, a merev ketreces sodrony és a csőszerű sodronyszalag közötti választás kompromisszumot jelent a termék minősége, a gyártási sebesség és a tőkebefektetés között. Az alábbi táblázat közvetlenül összehasonlítja azokat a kulcsfontosságú teljesítményt és alkalmazási paramétereket, amelyek megkülönböztetik ezt a három géptípust.

Ahogy a táblázat is mutatja, a bolygósodrógép nem a leggyorsabb vagy a legolcsóbb, de a legjobb minőségű vezetőt biztosítja. Egy olyan kábel esetében, amelyet 40 éven keresztül telepítenek a föld alá vagy a víz alá, és nem cserélhetők ki nagy kiterjedésű mélyépítési projekt nélkül, a bolygósodródás többletköltsége elhanyagolható egyetlen szigetelési hiba élettartamra szóló költségéhez képest.

Főbb műszaki adatok és üzemeltetési szempontok

A bolygósodrógép teljesítményburkolóját az orsókapacitás, a rotorok száma, a maximális forgási sebesség és a fektetési hosszvezérlő rendszer pontossága határozza meg. Az erősáramú kábelek gyártására tervezett átlagos közepes méretű bolygósodró a következő jellemzőkkel rendelkezik:

• Orsó átmérője: A kifizető orsók karima átmérője 400 mm és 630 mm között van, huzalkapacitásuk akár 500 kilogramm orsónként réz vagy alumínium. Nagy vezetékek sodrásához egy vezeték hat vagy tizenkét rotort tartalmazhat, amelyek mindegyike több orsót hordoz.
• Huzal átmérő tartomány: A gép az egyes vezetékeket kb 0,5 mm és 5,0 mm között átmérőben, a görgővezetőktől és a feszítő beállításaitól függő adott tartományban.
• Fekvési hossz szabályozása: Modern szervohajtású bolygósodrógéps A HMI érintőképernyőn keresztül állítható fektetési hossz 30 mm-től 500 mm felettiig. A fektetési hossz elektronikusan szinkronizálva van a felszedő hajtókarral, hogy állandó arányt tartson fenn még akkor is, amikor a felszedő orsó megtelik és a tényleges átmérő változik.
• Előcsavarás és utóformázás: Tömörített vezetékeknél a gép felszerelhető előcsavaró fejekkel, amelyek enyhe képlékeny deformációt fejtenek ki a belépő vezetéken, valamint utólagos alakítószerszámokkal vagy hengerekkel, amelyek a sodrott vezetőt a végső kör- vagy szegmentális alakjukra összenyomják. Az IWMA éves konferenciáján elhangzott műszaki cikk szerint az utóformáló erő alkalmazása a 2-4 kilonewton további 3%-kal növelheti a kitöltési tényezőt.

Gyakran Ismételt Kérdések a Planetary Stranding Machines-ről

Mi a különbség a bolygósodródás és a csomós szaggatás között?

A kötegkötés az összes vezetéket egyetlen forgó ívben vagy ketrecben csavarja össze anélkül, hogy az egyes szálak helyzetét szabályozná, ami véletlenszerű fektetést és jelentős huzaltorzulást eredményez. A bolygósodrógép Ezzel szemben precízen szabályozza minden huzal helyzetét, feszességét és csavarását, így rendkívül rendezett koncentrikus fektetést hoz létre, nulla belső csavarással. Az alacsony költségű flexibilis vezetékekhez a kötegsodrolást, míg a nagy megbízhatóságú táp- és adatkábelekhez tartják fenn a bolygósodrót.

Képes-e egy bolygósodrógép tömörített vezetőket előállítani?

Igen, és gyakran ez a preferált módszer. Mivel a huzalok már eleve tökéletes koncentrikus geometriában vannak elrendezve, nulla torzióval, így egyenletesebben tömörödnek egy formázott szerszám vagy henger nyomása alatt. A bolygósodrógép tömörítőfejjel szerelve 8-12%-kal csökkentheti a vezeték átmérőjét, miközben sima, hézagmentes felületet tart fenn, ami jelentősen csökkenti a további extrudálási lépésekben szükséges szigetelő- és árnyékolóanyag mennyiségét.

Milyen anyagokat lehet feldolgozni bolygósodrógépen?

A gépet vas- és színesfém huzalok kezelésére tervezték, beleértve a lágyított rezet, keményre húzott rezet, alumíniumot, alumíniumötvözetet, horganyzott acélhuzalt és rozsdamentes acélt. Az anyagválasztás a végfelhasználástól függ: réz és alumínium az elektromos vezetőképesség, acél pedig a mechanikai szilárdság a felső vezetékekben (ACSR) és drótkötelekben. A kritikus követelmény az, hogy a huzalnak állandó átmérővel és nyúlási tulajdonságokkal kell rendelkeznie ahhoz, hogy egyenletes feszültséget tartson fenn minden orsón.

Hogyan tartható fenn a pontos feszültség egy bolygósodrógépen?

Minden orsóbölcső állítható mechanikus súrlódó fékkel vagy aktív elektromágneses feszítővel van felszerelve. A feszesség jellemzően közötti értékre van beállítva 1 és 10 Newton , a huzalátmérőtől és a folyáshatártól függően. Ha a feszültség túl alacsony, a vezetékek meglazulnak, és a vezető geometriai stabilitása gyenge lesz; ha túl magas, a vezetékek nyakba eshetnek, vagy akár el is törhetnek. A feszítőrendszer kézi feszültségmérővel történő rendszeres kalibrálása elengedhetetlen a termékminőség megőrzéséhez, mivel az orsók közötti egyenetlen feszültség az elsődleges oka a fektetési hossz egyenetlenségének.

Ahogy a megbízható, nagy kapacitású energiaátvitel és adatkommunikáció iránti igény folyamatosan növekszik, a bolygósodrógép továbbra is a fejlett kábelgyártás sarokköve. Az a képessége, hogy csavarásmentes, geometriailag tökéletes vezetőt biztosítson, nem mérhető fel gyorsabb, de kevésbé precíz sodrási módszerekkel. A bolygótechnológiába való befektetéssel a vezeték- és kábelgyártók biztosítják, hogy az elektromos hálózatainkat, tengeri szélerőműveinket és kommunikációs hálózatainkat összekötő kritikus vezetők biztonságosan és hatékonyan működjenek évtizedeken át a legigényesebb körülmények között is.
