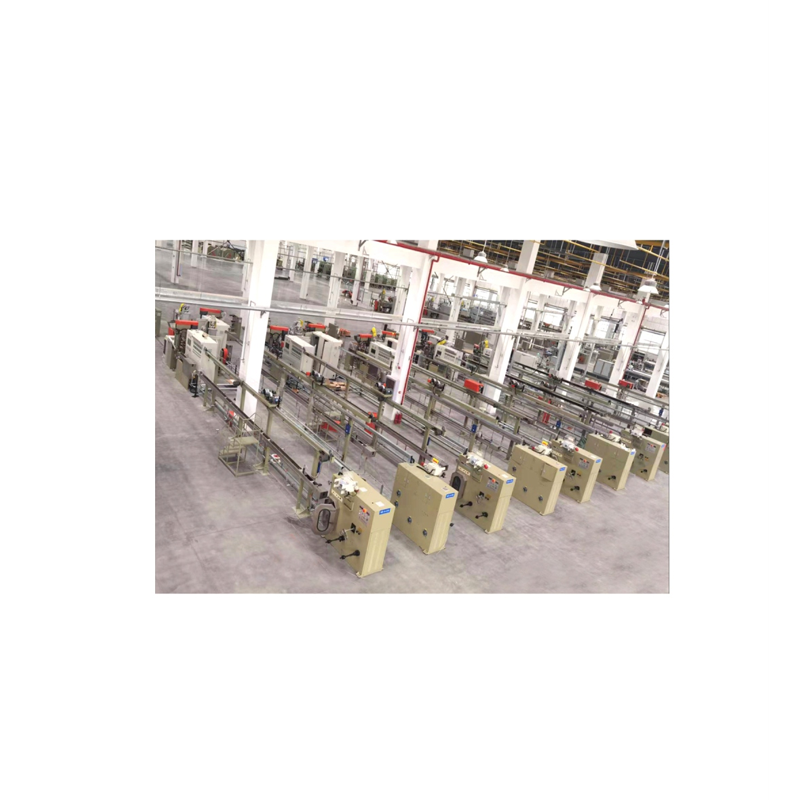

Maghuzal szigetelő extrudáló vonal a Jiangsu Newtopp Precision Machinery Co., Ltd. által kifejlesztett alapvető berendezés-sorozat a kábelvezető-szigetelés feldolgozására, amelyet a nagy pontosságú, nagy hatékonyságú egyrétegű vagy egyrétegű csíkos szigetelés extrudálására terveztek. A csúcsminőségű kábelberendezések kutatására és fejlesztésére és gyártására szakosodott nemzeti csúcstechnológiai vállalatként a Newtopp több mint egy évtizedes műszaki tapasztalatát integrálta a Core Wire Insulation Extrusion Line-be, biztosítva az ISO9001 minőségirányítási rendszer szabványainak való megfelelést. Ez a berendezéssorozat az autókábelek, új energiakábelek, adatátviteli kábelek és egyéb területek gyártóinak kulcsfontosságú választásává vált stabil teljesítményének és kompakt felépítésének köszönhetően, a Core Wire Insulation Extrusion Line pedig a világpiacon is kiemelkedik a nagy teljesítmény, a nagy pontosság és a helytakarékos fő előnyeivel.
1. A maghuzal-szigetelő extrudáló vonal működési elve
A Core Wire Insulation Extrusion Line operates based on the principle of "melting-extrusion-forming-cooling-winding", and Newtopp has optimized each link with professional technology:
- Vezető etetés: A cable conductor is stably fed through the pay-off device, and the tension control system independently developed by Newtopp ensures that the conductor remains straight and stress-free during operation, laying the foundation for insulation concentricity.
- Anyag olvasztása és szállítása: A extruder screw, designed and optimized by Newtopp’s R&D team, adopts high-wear-resistant materials and a special thread structure. It efficiently conveys, melts and plasticizes insulation materials (such as PE, PVC, Teflon) while avoiding material adhesion and screw chrome peeling.
- Precíziós extrudálás: A molten insulation material is extruded onto the conductor surface through a high-precision die. The SCR power control system and imported temperature control table adopted by the equipment realize ±1℃ temperature control precision, ensuring uniform material melting and stable extrusion pressure.
- Formázás és tekercselés: Az extrudálás után a szigetelt vezetéket víztartály hűti le, hogy megszilárduljon a szigetelőréteg, majd az intelligens huzalátmérő-érzékelő rendszer (automatikus visszacsatolási és beállítási funkcióval) valós időben figyeli a külső átmérőt, végül pedig az integrált felvevőkészülék végzi el a tekercselést.
A Newtopp maghuzal szigetelő extrudáló sor terméke integrálja független K+F központjának alapvető technológiáit, mint például az intelligens vezérlőrendszert és az integrált szerkezeti tervezést, amely nemcsak a működési folyamatot egyszerűsíti, hanem javítja a termékminőség állandóságát is.
2. Alkalmazási esetek
A több csúcskategóriás kábelmező kiszolgálásában szerzett gazdag tapasztalatát kihasználva a Newtopp Core Wire Insulation Extrusion Line termékét széles körben alkalmazzák a következő tipikus forgatókönyvekben:
| Alkalmazási mező | Kábel típusa | Ügyféligény | Berendezés teljesítményelőny |
| Autóipar | Autóipari kábelköteg-vezetők | Magas szigetelési koncentrikusság (≥93%), stabil teljesítmény magas hőmérsékleten | OD tolerancia ±0,005 mm, hőmérséklet-szabályozás pontossága ±1 ℃, megfelel az autóelektronika megbízhatósági követelményeinek |
| Új energiaipar | EV töltőkábel magok | Nagy teljesítmény, gyors színváltás, környezetvédelmi megfelelőség | Az optimalizált csavar kialakítás 30%-kal javítja a termelés hatékonyságát a hagyományos berendezésekhez képest; gyors színváltó funkció csökkenti az anyagpazarlást |
| Adatkommunikációs ipar | Cat5e/Cat6 adatkábel vezetők | Csíkos szigetelés (jel azonosításhoz), nagy méretpontosság | Támogatja az egyrétegű csíkozás extrudálását; az intelligens átmérőszabályozás egyenletes jelátviteli teljesítményt biztosít |
| Ipari ellenőrzési ipar | Robotkábel magok | Kopásálló szigetelőréteg, kompakt berendezés-elrendezés | A nem kohéziós gél kialakítású csavar biztosítja a szigetelőanyag tisztaságát; Az integrált szerkezet 5 millió gyári helyet takarít meg |
Ase cases fully verify the adaptability of the Core Wire Insulation Extrusion Line to different application scenarios, and Newtopp’s cooperation with long-term partners (including large enterprises in the cable industry) also proves the equipment’s market recognition.
3. A termék teljesítményének összehasonlítása (Newtopp vs. hagyományos berendezések)
Annak érdekében, hogy az ügyfelek intuitív módon megértsék a Core Wire Insulation Extrusion Line előnyeit, a következő összehasonlítást végezzük a hagyományos szigetelő extrudáló berendezéssel a Newtopp tényleges vizsgálati adatai és az ügyfelek visszajelzései alapján:
| Teljesítménymutató | Newtopp Core Wire Insulation Extrusion Line | Hagyományos szigetelő-extrudáló berendezések | A Newtopp előnyei |
| Szigetelés koncentrikussága | ≥93% | 85%-90% | A nagyobb koncentrikusság csökkenti a jel csillapítását, alkalmas nagy pontosságú kábelekhez |
| OD tolerancia | ±0,005 mm | ±0,01-0,02 mm | Pontosabb méretszabályozás, megfelel a csúcsminőségű kábelminőségi szabványoknak |
| Precíziós hőmérséklet-szabályozás | ±1℃ | ±3-5℃ | A stabil olvadási hőmérséklet egyenletes szigetelésvastagságot biztosít |
| A berendezés teljes hossza | ≥5 millióval csökkentve a hagyományos modellekhez képest | Hosszabb (külön kiegészítő eszközökkel integrálva) | Kompakt elrendezés, gyári helyet takarít meg, csökkenti a telepítési költségeket |
| Vezeték sebessége és kimenete | Nagy vezetéksebesség, 30%-kal nagyobb teljesítmény | Általános huzalsebesség, korlátozott teljesítmény | Javítja a termelés hatékonyságát, lerövidíti a szállítási ciklust |
| Színváltási hatékonyság | Gyors színváltás, kevés anyagpazarlás | Hosszú színváltási idő, nagy veszteség | Csökkenti a gyártási állásidőt és az anyagköltségeket |
| Működési nehézség | Intelligens érintőképernyős vezérlés, automatikus átmérő beállítás | Kézi működtetés, komplex paraméterbeállítás | Csökkenti a kezelők képzettségi követelményeit, csökkenti az emberi hibák számát |
Megjegyzés: A táblázatban szereplő adatok a Newtopp laboratóriumi vizsgálati eredményeiből és harmadik felek észlelési jelentéseiből származnak, és az összehasonlító objektumok a piacon szokásos hagyományos berendezések (nem alacsony kategóriás termékek).
4. Karbantartási útmutató
A Core Wire Insulation Extrusion Line hosszú távú stabil működésének biztosítása érdekében a Newtopp professzionális karbantartási javaslatokat tesz az ISO14001 környezetirányítási rendszer követelményei és a berendezés szerkezeti jellemzői alapján:
4.1 Napi karbantartás (üzemelés előtt/után)
- Ellenőrizze a hőmérséklet-érzékelőt, a nyomásmérőt és más alkatrészeket a normál működéshez; Győződjön meg arról, hogy az SCR teljesítményszabályozó rendszer mentes a rendellenes felmelegedéstől (a Newtopp berendezése jó minőségű importált érzékelőket alkalmaz hosszabb élettartammal).
- Vizsgálja meg a csavart és a hengert, hogy nincs-e benne anyagmaradvány; időben tisztítsa meg őket, hogy elkerülje az anyag összetapadását, ami befolyásolja az extrudálás minőségét (a csavar nem kohéziós gél kialakítása csökkenti a tisztítás gyakoriságát).
- Ellenőrizze a felszedőszerkezet és a vezetőkerék tömítettségét; állítsa be a feszültséget, hogy megakadályozza a vezeték sérülését működés közben.
4.2 Rendszeres karbantartás (3 havonta/6 havonta)
| Karbantartási ciklus | Karbantartási cikkek | Működési követelmények | Newtopp támogatás |
| 3 hónap | Cserélje ki a csavarmeghajtó rendszer kenőolaját | Használjon ISO-tanúsítvánnyal rendelkező kenőolajat a zavartalan működés érdekében | Adjon olajtípusra vonatkozó ajánlást és karbantartási videós útmutatót |
| 3 hónap | Kalibrálja a hőmérséklet-szabályozó táblázatot és az átmérő-érzékelőt | Kalibrálja a Newtopp által megadott szabványos paraméterek szerint | Kínáljon online műszaki támogatást a kalibrációhoz |
| 6 hónap | Vizsgálja meg a szerszám kopását; szükség esetén fényesítse vagy cserélje ki | A die is made of high-hardness alloy, which can be reused after polishing | Szerszámkarbantartó szerszámok és cserealkatrész-ellátási szolgáltatás biztosítása |
| 6 hónap | Ellenőrizze az integrált keretszerkezet lazaságát | Húzza meg a csavarokat a nyomaték követelményeinek megfelelően | A equipment frame adopts welding technology from Newtopp’s finishing center, with high structural stability |
4.3 Hibakezelési tippek
- Rendellenes hőmérséklet-szabályozás: Ellenőrizze, hogy a hőmérséklet-érzékelő nem laza-e; ha a probléma továbbra is fennáll, lépjen kapcsolatba a Newtopp műszaki csapatával.
- Nem megfelelő koncentrikusság: Ellenőrizze a szerszám beállítását; olvassa el a berendezés kézikönyvét, vagy forduljon a Newtopp K+F mérnökeihez a beállítási módszerekért.
- Csavaros eltömődés: Azonnal hagyja abba az adagolást, melegítse fel a hordót, hogy megolvadjon a maradék anyag, majd tisztítsa meg.
5. Gyakran Ismételt Kérdések (GYIK)
1. kérdés: Milyen típusú vezetékek alkalmasak a maghuzal-szigetelő extrudáló vonalhoz?
V: A berendezés kompatibilis a 0,1-2,0 mm átmérőjű rézvezetőkkel, alumínium vezetőkkel és rézbevonatú alumínium vezetőkkel, amelyek megfelelnek az autókábelek, új energiakábelek, adatátviteli kábelek és egyéb termékek szigetelési feldolgozási igényeinek. A Newtopp a kábelberendezések testreszabása terén szerzett gazdag tapasztalata alapján testreszabott szerszámmegoldásokat is tud nyújtani az ügyfél-specifikus vezetőspecifikációk szerint.
2. kérdés: A berendezés támogatja a csíkos szigetelés extrudálását? Hogyan válthatunk az egyrétegű és a csíkos mód között?
V: Igen, a Core Wire Insulation Extrusion Line támogatja mind az egyrétegű, mind az egyrétegű csíkos szigetelés extrudálását. Az üzemmódok közötti váltás csak a megfelelő szerszám cseréjét és az anyagadagolási paraméterek beállítását igényli a dedikált érintőképernyőn keresztül. A berendezés gyors színváltós kialakítása biztosítja, hogy az üzemmódváltási idő 30 percen belül megtörténjen, csökkentve ezzel a termelési állásidőt. Ez a funkcionális kialakítás Newtopp többtípusú kábelek gyártási igényeivel kapcsolatos mélyreható kutatásából származik.
Q3: Mennyi helyet takaríthat meg az integrált szerkezet a hagyományos berendezésekhez képest?
V: A hagyományos maghuzal-szigetelő extrudálási rendszerhez külön kell elhelyezni az akkumulátort, a hajtóművet, a felszívót, a mérőszámlálót és más segédeszközöket, amelyek teljes hossza körülbelül 12-15 m. A Newtopp Core Wire Insulation Extrusion Line minden kiegészítő funkciót egyetlen szerkezetbe integrál, így több mint 5 M-rel csökkenti a teljes hosszt (a tényleges hossz 7-10 M), ami nagymértékben megtakarítja a gyár vízszintes telepítési helyét. Ez a szerkezeti optimalizálás a Newtopp helytakarékos berendezések kutatás-fejlesztési központjának egyik alapvető technológiai vívmánya.
Q4: Mennyi a csavar élettartama az extrudáló vezetékben? Hogyan biztosítható a tartóssága?
V: A Core Wire Insulation Extrusion Line csavarja nagy kopásálló ötvözött acélból készül, és speciális hőkezelési eljáráson megy keresztül, élettartama normál használat mellett több mint 30 000 munkaóra. A Newtopp szigorú nyersanyag-választással és a befejező központban végzett precíziós megmunkálással biztosítja a csavar tartósságát. Ugyanakkor rendszeres csavarvizsgálati és karbantartási útmutatást adunk, hogy segítsünk ügyfeleinknek meghosszabbítani az élettartamát.
